Проверка сварных швов: методы неразрушающего контроля, типы дефектов и стандарты [2026]

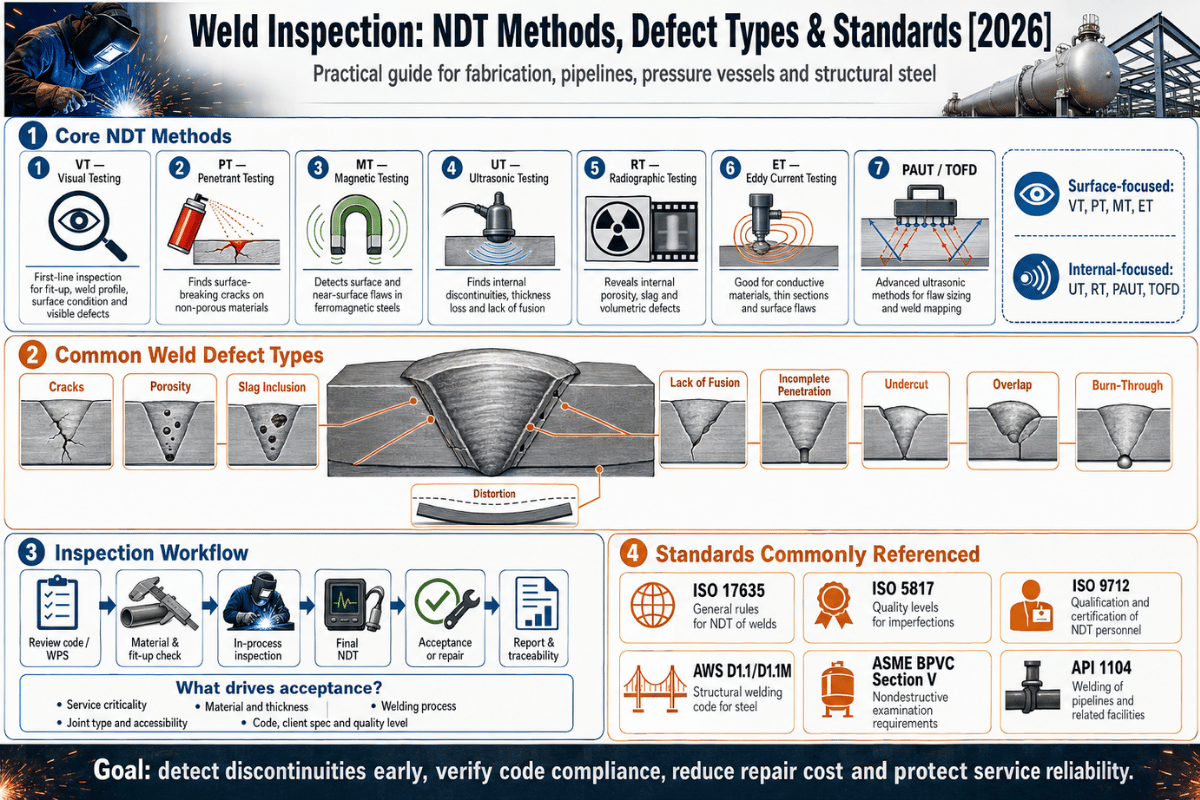

![Проверка сварных швов: методы неразрушающего контроля, типы дефектов и стандарты [2026]](https://zxweldingrobot.com/wp-content/uploads/2026/05/0-6.webp)
Содержание
показывать
Каждый структурный сварной шов имеет расчет нагрузки. что расчет нагрузки хорошее соединение — один без трещин, неконсолидированных областей и пористости, которые могут вызвать усталостный разрушение при циклическом нагружении. именно проверка сварного шва позволяет инженерам проверить это предположение.
В этой ссылке подробно описан весь процесс проверки: восемь типов дефектов, которые ищут инспекторы, все шесть ведущих методов неразрушающего контроля, рекомендации по которым подходят для вашего типа соединения, представлены критерии приемки AWS D1.1 и ISO 5817, повторяемый контрольный список трехфазного контроля, и влияние автоматизированных роботизированных сварочных элементов на уравнение скорости прохождения на проектах из конструкционной стали.
Краткая справка — Инспекция Weld
| Первичный стандарт (конструкционная сталь) | AWS D1.1/D1.1M:2025 (25-е издание, март 2025 г.) |
|---|---|
| Международный стандарт сварного шва термоядерного шва | ISO 5817:2023 — Уровни качества B (самые высокие), C, D |
| Предварительные проверки сварки | Совместная посадка, угол скоса, корневой зазор, обзор WPS, проверка расходных материалов |
| В процессе (интерпас) | Покрытие предварительного нагрева, геометрия бортов, удаление шлака, температура между проходами |
| Послесварка (окончательная) | Сначала VT, затем метод неразрушающего контроля для каждого условия загрузки и требования кода |
| Квалифицированный инспекторский сертификат | CWI (AWS), неразрушающий контроль уровня II по ASNT SNT-TC-1A или ISO 9712 (сторонний) |
| предел подреза AWS D1.1 (статическая нагрузка) | Накопленная длина с глубиной >1/16 в ≤ длина сварного шва × 0,16 |
Что такое проверка сварных швов? Определение, цель и сфера применения
Проверка сварных швов - это процесс проверки сварных швов на предмет их соответствия размерным, механическим и критериям, предусмотренным соответствующими нормами. Это деятельность, выполняемая до сварки, во время последовательности сварных швов и после завершения соединения. Это также применимо к любой конструкции, где отказ сварных швов имеет последствия для безопасности, авторитета или конструкции, например, к строительным колоннам и опорам мостов, сосудам под давлением, трубопроводным соединениям или судостроению.
Конечная цель - не обнаружить отказы после их возникновения, а предотвратить каждый из них При правильном выполнении предварительная проверка сварки выявляет проблемы с посадкой, которые делают невозможными надежные сварные швы. Проверки в процессе ловят неисправности на уровне борта, где ремонт все еще возможен без полного удаления сварного шва.
Послесварочный контроль сравнивает выполненные сварные швы и проверяет соответствие каждого сварного шва стандартам приемки, указанным в соответствующем коде wws D 1. 1 в проектах по производству конструкционной стали в США, ISO 5817 в ходе международного проекта или ASME, раздел IX и XIII, при условии соответствующего оборудования..
Проверка сильно отличается от проверки квалификации сварщика в одном основном, однако, CWI использует критерии кода, а не инженерное суждение Каждый раз, когда сварной шов имеет разрыв над письменным пределом, то он отклоняется, независимо от того, что производитель думает о реальном риске в конструкции. Именно такого рода разделение является причиной такой надежности сторонней проверки.
Узнайте больше о том, как роботизированная сварочная технология обращается к контролю качества на уровне процесса до начала проверки.
Инженерное примечание — Разрушающий или неразрушающий контроль
неразрушающий контроль (неразрушающие испытания) или неразрушающий контроль (неразрушающие исследования) оседают сварные швы без разрыва, разрезания, отрыва или модификации соединения. DT (разрушающее испытание) - Образцы растяжения, изгиба и макротравления. идентификация механических параметров на квалификационных образцах. DT потребляет соединение.
В производстве неразрушающий контроль - основной инструмент, ДТ - для WPS и для квалификации сварщика.
8 распространенных дефектов сварных швов и способы их выявления инспекторами
Знание того, на что нужно проверять, является самым основным принципом проверки сварных швов. Эти восемь типов дефектов, как будет обнаружено, составляют большинство брака для конструкций, сосудов под давлением и трубопроводных работ. анализ данных судового изготовления показал, что полости-пористость и продувочные отверстия составляют 44-58% всех дефектов в работе FCAW; твердые включения составили еще 25-37%.
Значительный вывод: 90% ВСЕХ дефектов сварного шва находятся в угловых, а не в пазовых стыковых сварных швах — 75% всех дефектов находятся в корневых прогонах Планы проверок, которые выделяют ресурсы в первую очередь на корневые проходы галтелей, улавливают большинство производственных дефектов до того, как они достигнут окончательного контроля качества.
| Тип дефекта | Как идентифицировать (ВТ) | AWS D1.1/Предел ISO 5817 | Первичный метод неразрушающего контроля |
|---|---|---|---|
| Трещины | Тонкие линейные метки на поверхности сварного шва или в зоне термического влияния; может потребоваться увеличение 10× | Нулевая толерантность Все трещины отклоняются в соответствии с AWS D1.1 и ISO 5817 на всех уровнях качества | VT (поверхность), UT или RT (внутренний) |
| Пористость | Круглые ямки или видимые отверстия для выдувания на поверхности борта; внутренние поры не видны ВТ | AWS D1.1: сумма диаметров пористости трубопроводов ≤ 3/8 на один линейный дюйм сварного шва (циклическая нагрузка, таблица 8.2). ISO 5817 Уровень B: площадь поперечного сечения ≤1% | VT (поверхность), RT или UT (внутренний) |
| Подрезать | Паз или насечка вдоль носка сварного шва; уменьшает сечение основного металла | AWS D1.1: глубина >1/16 в い общая накопленная длина ≤ длина сварного шва × 0,16. ISO 5817 Уровень B (t >3 мм): глубина ≤ 0,05t, максимум 0,5 мм | ВТ (с манометром) |
| Отсутствие синтеза (LoF) | Не виден для ВТ; выглядит как отсутствие связи на линии слияния | Не разрешается согласно ISO 5817 на всех уровнях (B, C, D); Пункт 8.9 AWS D1.1 запрещает любое отсутствие термоядерного синтеза | UT, RT (ограничено для плоских дефектов) |
| Неполное проникновение | Незаполненный корень; видимый как линейная темная линия на пленке RT | Не разрешается в канавочных сварных швах CJP (AWS D1.1); только уровень D ISO 5817: h ≤ 0.2t max 2 мм ♪ не допускается на уровне C или B | РТ, ЮТА |
| Шлаковые включения | Неметаллические отложения; темные полосы или пятна на пленке RT | ISO 5817 Уровень B: h ≤ 0,2s макс.2 мм, длина ≤ s макс.25 мм. Уровень D: h ≤ 0,4s макс.4 мм, длина ≤ s макс.75 мм | РТ (первичный), ЮТ |
| Дуговые удары | Локализованные затвердевшие или обесцвеченные пятна за пределами границы сварного шва | Не разрешается 11.1 Пункт 8.9.5; ISO 5817: не допускается на уровне C или B (Уровень D: разрешается только в том случае, если свойства недрагоценных металлов не затрагиваются) | ВТ, МТ |
| Перекрытие/холодный круг | Металл сварного шва проходит мимо носка, не сливаясь с недрагоценным металлом; распространен в GMAW | Не разрешается согласно критериям визуальной приемлемости AWS D1.1 | ВТ |
Инспектор Примечание — Где дефекты Концентрат
В прогрессивных конструкционных стальных работах затратить ресурсы проверки на корневых проходах углового сварного шва Сравнительный анализ данных изготовления морских и судостроительных предприятий по опросу неразрушающего контроля неизменно показывает, что в представленных данных примерно 75% всех типов дефектов сварного шва приходится на корневые проходы Многопроходные тяжелые пластинчатые применения GMAW и FCAW требуют обязательного межпроходного исследования после каждого корневого и первого прохода заполнения.
6 методов неразрушающего контроля при проверке сварки ♪ При использовании каждого
Иногда при планировании проверки упускается из виду выбор правильной методики неразрушающего контроля. RT остается доминирующей техникой в некоторых производственных секторах — учет 90% неразрушающего контроля в судостроительных приложениях — но RT предлагает большие трудности в выявлении плоских дефектов, включая трещины и отсутствие слияния. Понимание границ возможностей каждой техники является отправной точкой для любого плана звукового контроля.
Визуальное тестирование (VT): первая и самая фундаментальная проверка
Визуальный осмотр является важным первым шагом в каждой оценке сварного шва. AWS D1.1 Пункт 8.9 предписывает, чтобы все производственные сварные швы первоначально оценивались визуально, прежде чем будет выполнена другая процедура осмотра. VT не имеет ни одной из опасностей личного воздействия радиации, электросопряжения или токсичных паров и минимальной искусственности (набор сварочных манометров, прямая кромка и хорошее освещение). Для дефектов, доступных для поверхности (угол и глубина подреза, профиль сварного шва, удары дуги, перекрытие), VT может быть эффективным. Для определения подповерхности или объема необходим дополнительный неразрушающий контроль.
Вероятность обнаружения (POD) для поверхностных трещин, визуальный осмотр: 70-80% для макротрещин 30-37 мм в доступных положениях; для достижения 90% POD нужны кирпичи в стене > 160 мм (субмиллиметровые особенности) и поверхностные трещины дифракционного качества остаются незамеченными.
Оборудование: комплект манометров для филейного сварного шва, манометры глубины подреза, прямой край, минимальное увеличение 1,75 согласно AWS D1.1, достаточная освещенность (500 люкс согласно AWS D1.1 Приложение J).
Ультразвуковое тестирование (UT) и фазированная матрица PAUT
Ультразвуковые испытания являются результатом передачи высокочастотных механических волн через сварной шов. Прерывистости отклоняют волны, которые при приеме преобразователем позволяют рассчитать время прохождения для определения местоположения дефектов и глубины. UT - наиболее распространенный метод для внутренних дефектов сварного шва в конструкционной стали. Недостаток сплавления, неполное проникновение и трещины легко располагаются в стенах толщиной более 8 мм.
Хорошо известное ограничение времени пролета типичной ручной UT - несогласованность оператора. Мириады испытаний дюжины идентичных образцов сварного шва из углеродистой стали с дюжиной различных операторов дали диапазон от 41.7% до 100% POD для аналогичных дефектов (средний POD всего 57.4%. Следовательно, обычный оператор UT пропускает около 4 из 10 проникновений.
Ультразвуковой контроль с фазированной решеткой (PAUT) преодолевает это ограничение, электронным способом “ поворачивая луч на несколько углов за один проход над сварным швом. Там, где обычный UT должен сделать 8 проходов с 2 угловыми зондами, PAUT может сделать одинаковое количество проходов с одним зондом ” со сбором данных с рейтингом LOW против HIGH для обычного UT. При прямом сравнении PAUT и ручного UT на стыковых сварках из углеродистой стали PAUT достиг 100% POD против 57,4% среднего значения для ручного UT.
Одно ключевое ограничение PAUT: поперечные (усталостные) трещины не обнаруживаются надежно в стандартном режиме однострочного сканирования. приложения с высоким потенциалом усталостных трещин (мостовые конструкции, рельсы взлетно-посадочной полосы крана) должны тестировать PAUT в сочетании с дифракцией времени полета (TOFD), которая может обнаруживать поперечные дефекты, которые PAUT не учитывает. Объединение PAUT с TOFD в настоящее время считается лучшей практикой для проверки конструкционной стали.
Автоматизированная сварочная система Чжоусяна делает UT основным методом послесварных испытаний, используемым. Высокие скорости контроля (97% против скорости прохождения 82%) являются результатом использования роботизированных сварочных ячеек для производителя мостовой стали в Китае. Это результат более жесткого управления вводом тепла и полной прослеживаемости параметров сварки, доступных с автоматизацией. подробнее об этом в Раздел "Автоматизированный осмотр" ниже.
Радиографическое тестирование (РТ): рентгеновское и гамма-излучение
Рентгенография с использованием рентгеновских или гамма-лучей позволяет получить изображения внутренней части сварного шва, выявляя такие недостатки, как пористость, шлак и неполное проникновение. RT подходит для регистрации трехмерной картины внутренних объемных дефектов и может записывать изображения. Это указано в нескольких стандартах сосудов под давлением и трубопроводов (ASME VIII, API 1104), когда указаны объемные испытания.
RT достиг POD 93,3% (28 из 30 обнаруженных образцов дефектов) в ходе слепых испытаний. RT снимает одно двухмерное изображение внутренней части сварного шва. Он не может надежно обнаружить плоские дефекты, такие как пропущенное сращивание или трещины, которые ориентированы параллельно смотровому лучу. RT как единственный метод неразрушающего контроля сварных швов с риском первичных плоских дефектов, выявляет разрыв в возможностях. Требования к радиационной зоне, обращение с пленкой и обработка увеличивают стоимость и сложность планирования, которых избегают методы, основанные на UT.
Испытание магнитных частиц (MT)
Магнитный контроль частиц включает в себя приложение магнитного поля к ферромагнитному основному металлу (например, стали или титановых сплавов). прилипшие частицы железа притягиваются к поверхности и вблизи поверхностных разрывов, которые вызывают утечку потока. МТ может найти дефекты шириной всего 0,1 мм у поверхности; проникновение в несколько мм будет зависеть от силы потока и типа частиц.
МТ нельзя использовать на аустенитной нержавеющей стали, алюминии, титане, или других неферромагнитных металлов. жидкостный пенетрант (PT) или вихретоковое (ET) тестирование используется вместо. AWS D1.1 пункт 8.10 позволяет МТ использоваться на различных соединениях, где стандарт требует исследования поверхности.
Тестирование жидкого пенетранта (PT)
Испытание на проникновение жидкости выявляет дефекты разрушения поверхности из-за капиллярного действия; пенетрант помещается на очищенный сварной шов, оставляется для пенитрации, а затем удаляется, оставляя все оставшиеся признаки, которые проявитель может вытянуть на поверхность; создание видимого сигнала. Испытание на проникновение жидкости можно использовать на любом непористом поверхностном материале: стали, алюминии, титане, керамике, стекле и т. д., что делает его предпочтительным методом исследования поверхности немагнитного материала, где магнитное испытание неприменимо.
ограничение: ПТ только выявляет дефекты поверхности, Он не сможет обнаружить никаких подповерхностных аномалий Что касается осмотра сварного шва он используется в дополнение к ВТ, так как линии волос трещины вблизи поверхности не всегда видны невооруженным глазом.
И является обычным явлением в области аэрокосмической и химической промышленности, а также в качестве альтернативной практики для конструкционных стальных конструкций, когда МТ неприменим.
Вихретоковое тестирование (ET)
Вихретоковое тестирование использует катушку зонда, чтобы вызвать изменяющееся во времени магнитное поле в проводящем материале, который реагирует с материалом, создавая циркулирующий вихревой ток. Любой недостаток материала изменяет вихретоковый рисунок, изменяя импеданс катушки измеримым образом. ET может быстро сканировать проводящую поверхность без связующего вещества и чувствителен к трещинам на поверхности или вблизи нее через покрытия.
ЭТ используется в проверке сварных швов для обнаружения трещин на поверхности после сварки в теплообменниках, сварных швах труб и аэрокосмических конструкциях. Его использование для проверки сварных швов конструкционной стали не так широко распространено, как УТ или МТ однако из-за его большей скорости и бесконтактной работы он больше подходит для высокоскоростного автоматизированного сканирования поверхности во время производства.
Матрица выбора метода неразрушающего контроля — Структурные стальные соединения
Ссылка на использование этой матрицы в качестве начальной точки Всегда подтверждайте применимое требование кода для вашего собственного проекта и условия загрузки.
| Тип/состояние соединения | Первичный риск дефектов | Толщина основного металла | Рекомендуемый неразрушающий контроль | Резервное копирование/Дополнение |
|---|---|---|---|---|
| Т-образное соединение (филе) | Отсутствие сращения у корня, пористость | <12 мм | ВТ + МТ | UT, если требуется код |
| Пазовой приклад (конструктивный) | Неполное проникновение, трещины | 12 — 25 мм | Обычный UT | RT, если UT невозможен |
| Пазовой приклад (тяжелая пластина) | Горячее крекинг, многопроходное LoF | >25 мм | ПАУТ + ВТ | TOFD для поперечных трещин |
| Мост/конструкция циклической нагрузки | Усталостный треск, отсутствие сращения | 20 — 40 мм | ПАУТ + ТОФД | МТ (надстройка к поверхности) |
| Неферромагнитный сварной шов (Al, Ti, аустенитный SS) | Трещины поверхности, пористость | Любой | ПТ + ВТ | ЭТ для проводящих поверхностей |
| Высокообъемное производство | Все типы дефектов, дрейф процесса | Любой | Автоматизированное машинное зрение/в процессе PAUT | ВТ + МТ на статистической выборке |
Стандарты проверки сварных швов: AWS D1.1, ISO 5817 и ISO 3834
Есть три стандарта, которые соблюдаются для большинства структурной и промышленной инспекции сварных швов во всем мире Вы должны знать стандарт, который применяется к вашему проекту и что стандарты приемки требуют before начала любой проверки. неправильный стандарт используется, или старое издание будет иметь результат в не-соответствующей работе — даже если сварные швы звучат физически.
| Стандартный | Текущее издание | Область применения | Ключевые критерии принятия | Типичное применение |
|---|---|---|---|---|
| AWS D1.1/D1.1M:2025 | 25-е издание, одобрено ANSI 19 марта 2025 г | Углеродистая и низколегированная конструкционная сталь; структурная сварка зданий, мостов и общих сооружений | Таблица 8.1 (статическая нагрузка), 8.2 (циклическое растяжение), 8.3 (циклическое сжатие) Трещины: нулевой допуск Подрез: глубина >1/16 дюйма, накопленная длина ≤ длина сварного шва × 0.16. Пористость трубопроводов: сумма диаметров ≤ 3/8 дюйма на погонный дюйм | Конструктивное стальное строительство США, изготовление мостов, строительные нормы и правила (IBC) |
| ИСО 5817:2023 | Четвертое издание, февраль 2023 г | Все сварные плавлением соединения; сталь, никель, титан; толщина ≥ 0,5 мм; SMAW, GMAW, GTAW, SAW, PAW | Три уровня качества ≤ В (самый высокий), С, D. Уровень подреза В (t >3 мм): 0,05t макс 0,5 мм. Уровень пористости В: ≤1% поперечное сечение. Трещины: не допускаются ни на одном уровне. Уровень шлака В: h ≤0,2s макс 2 мм, l ≤s макс 25 мм | Международные проекты, сталь конструкционная ЕС, соответствие EN 1090, общепромышленное производство |
| ИСО 3834 | ISO 3834-2:2021 (Часть 2 ♪ Полные требования) | Требования к качеству сварки металлических материалов плавлением; охватывает производственный процесс, а не критерии приемлемости | Указывает, что должно быть задокументировано WQR, квалификацию сварщика, техническое обслуживание оборудования, отслеживаемость материала, записи неразрушающего контроля — без ограничений по размерам | Квалификация поставщика для экспортного производства; Структурные требования EN 1090; цепочки поставок аэрокосмической и железнодорожной продукции |
Краткое примечание по выбору стандарта: AWS D1.1 и ISO 5817 не являются взаимозаменяемыми стандартами.AWS D1.1 определяет двухуровневую систему "проход/не пройден" (действие сварного шва при статических нагрузках или действие сварного шва при циклических нагрузках) с указанными пределами измерения. ISO 5817 определяет три уровня качества (B/C/D), которые сопоставляются с типом заявки, что указано в контракте на спецификацию, например: пункт соответствия ISO 5817 (например, уровень B) дает самые строгие критерии приемки.
Для проектов, соответствующих стандарту EN 1090 (Европейская спецификация конструкционной стали), следует принять корреляцию уровней напряжений ISO 5817 с классом исполнения, указанным в спецификационных документах.
По словам Трэвиса Грина, PE, SE, CWI (председатель, подкомитет AWS D1 D1Q) по изданию 2025 года: “Комитеты D1 запросили мнение пользователей и других отраслевых профильных экспертов для существенного пересмотра AWS D1.1/D1.1M:2025.” Пересмотр 2025 года имеет пределы пористости трубопроводов для циклически нагруженных конструкций и пересмотрел принятие линейных или округленных разрывов сварных мостовых и транспортных конструкций. Узнайте, как Чжоусян реализует Соответствие сварке AWS D1.1 в своих конструкциях роботизированных сварочных ячеек.
Пошаговая процедура проверки сварного шва: трехэтапный контрольный список
Как поэтапно осматривать сварной шов?
Правильный осмотр сварного шва состоит из трех этапов: предварительная сварка, в процессе (межпроходная) и после сварки. Для каждого этапа существует отдельная точка контроля. Некоторые производители конструкций обычно не проводят внутрипроизводственную проверку многопроходных сварных швов тяжелых пластин, что позволяет термически улавливать подземные дефекты между последующими проходами, тем самым экспоненциально увеличивая стоимость ремонта.
Этап 1 — предварительный осмотр сварки
- Ознакомьтесь с WPS и PQR в таблицах ISO (проверьте, что спецификация процедуры сварки одобрена, соответствует соответствующему стандарту и размещена на рабочем месте
- Проверьте посадку соединения: измерьте зазор корня (сравните с допуском WPS), угол скоса и выравнивание соединения подтвердите геометрию канавки WPS
- Проверьте идентификацию недрагоценных металлов, проверьте соответствующие сертификаты испытаний мельницы на соответствие спецификациям материала; ищите индикацию ламинирования, включений или повреждения поверхности в зоне сварки.
- Проверьте расходные материалы — классификация металла наполнителя и условия хранения (электроды с низким содержанием водорода требуют контролируемого хранения согласно AWS D1.1 Приложение A)
- Проверьте соответствие предварительного нагрева контакту take или измерению температуры ИК; AWS D1.1:2025 требует покрытия предварительного нагрева при толщине не менее 2 основных металлов для материала менее 1,5 дюйма.
- Проверьте чистоту, измельчение или травление всей окалины мельницы, краски, влаги, загрязнения от места сварки плюс не менее 25 мм с обеих сторон.
Этап 2 — Инспекция внутри процесса (межпропуска)
- Прежде чем двигаться дальше, проверьте прохождение корня, убедитесь, что корень не слит, отсутствие проникновения, начните с дефекта остановки, прежде чем прокладывать проходы заполнения
- Проверьте измерение температуры между проходами и запишите перед каждым последующим проходом. Максимальная температура между проходами, указанная в WPS, не должна превышаться. (контролирует пластичность зоны термического влияния)
- Проверьте удаление шлака между проходами; остаточный шлак, захваченный между шариками, вызывает включения в последующих проходах (проход)
- Геометрия шарика монитора — ширина шарика и пределы выпуклости на WPS; слишком большая выпуклость при проходе колпачка вызывает концентрацию напряжений на носке сварного шва.
- Трещины на межпроходных путях. Это происходит, когда готовые применения прохода проверяются на наличие потенциальных продольных трещин или трещин на звезде перед образованием более позднего прохода; такие трещины значительно дешевле исправить, чем те, которые связаны с заглубленными дефектами
Этап 3 — проверка после сварки
- Визуальный осмотр (VT) — первоначальный осмотр перед неразрушающим контролем, AWS D1.1, пункт 8.9; осмотрите все доступные поверхности сварного шва на наличие трещин, подрезов, перекрытий, дуговых ударов, точности профиля и размеров;
- Выберите метод неразрушающего контроля - для каждого типа соединения, применяемого стандарта и условий загрузки (см. Матрицу выбора неразрушающего контроля, приведенную выше)
- 3.06 Применять неразрушающий контроль-придерживаться стандарта процедуры (рекомендуемый стандарт для уровня II заданий-человека согласно ASNT SNT-TC-1A; AWS D1.1 Приложение K в случае Ut; EN ISO 17640 для европейских проектов).
- Критерии приемки, подлежащие применению, - оценка всех показаний с соответствующим кодом (кодами) (таблица 8.1/8.2/8.3 AWS D1.1 или уровень ISO 5817 в соответствии с договорным требованием)
- Запишите результаты - расположение карты сварки, квалификацию инспектора, показания применения метода неразрушающего контроля, приемку/отбраковку, подпись инспектора; ISO 3834 спрашивает: Весь процесс карты сварки. Никаких записей проверки не должно быть, полная отслеживаемость.
- Несоответствия по расположению 2-отбракованные сварные швы должны быть документированы для доработки/ремонта И повторно проверены по оригинальному или более консервативному методу после доработки/ремонта
Распространенная ошибка, которой следует избегать
Окончательным испытанием процедуры проверки сварного шва является межпроходной Многопроходные сварные швы конструкционной стали (особенно Т-образные соединения с требовательными тяжелыми угловыми требованиями) в обязательном порядке требуют покрытия корневых и заполняющих слоев для эффективности Визуальный осмотр готового сварного шва обнаруживает ремонтопригодность дефекта — измеряется в сдвигах, а не в минутах. Как отслеживание цифровых двойников включает регистрацию параметров 100% на каждом проходе сварного шва. дефект корневого прохода - это ремонт в одну смену, тогда как тот же дефект, визуализируемый на RT после окончательного прохода (проходов), представляет собой многосменную переработку или бракованную сварку.
Как автоматизированная роботизированная сварка уменьшает количество сбоев при проверке сварки
Неудачи при проверке сварных швов при ручном изготовлении связаны с одной основной причиной больше, чем с любой другой: изменчивость процесса. Сварщики человека, работающие в рамках производственного графика, меняют теплоемкость, скорость движения, угол горелки и длину дуги в течение смены. Эта изменчивость создает условия, в которых пористость, неполное сращивание и подрез образуют дефекты, которые затем требуют обнаружения и ремонта неразрушающего контроля.
Роботизированные сварочные системы устраняют основные источники этой изменчивости, поддерживая постоянную скорость движения, скорость подачи проволоки и параметры дуги на каждом сварном шве, в каждом сдвиге, независимо от усталости оператора или вариаций навыков. Что касается скоростей прохождения неразрушающего контроля, этот эффект измерим.
82%→97%
улучшение скорости прохождения UT после установки роботизированной сварки на заводе по производству мостовой стали, центральный Китай
ДАННЫЕ ПЕРВОЙ СТОРОНЫ — Чжоусян Проверено
80–85%
Дуговой рабочий цикл, роботизированная сварочная ячейка (против 2535% для ручной сварки)
ДАННЫЕ ПЕРВОЙ СТОРОНЫ — Чжоусян Проверено
800→1200 т
Ежемесячное увеличение производительности производства с помощью трех роботизированных ячеек на заводе по производству стальных конструкций в Цзянсу
ДАННЫЕ ПЕРВОЙ СТОРОНЫ — Чжоусян Проверено
Три технических механизма способствуют совершенствованию контроля роботизированных сварочных ячеек:
1. последовательный ввод тепла. дугообразный рабочий цикл в роботизированной ячейке Чжоусян работает 80-85% против 25-35% для ручной сварки. более высокий, последовательный дугообразный цикл означает более равномерное распределение ввода тепла — уменьшение температурных градиентов, которые вызывают пористость и горячие трещины в стальных соединениях конструкций.
2. Лазерное отслеживание швов с 3D зрением. Лазерное отслеживание и 3D-датчики зрения в системе непрерывно контролируют геометрию соединения и корректируют путь сварки в реальном времени. эта адаптивная возможность компенсирует изменение посадки заготовки — условие, которое вызывает несоответствие корневого зазора и неполное проникновение при ручной сварке на изготовлении конструкционной стали.
3.100% прослеживаемость сварного шва через цифровой сдвоенный. каждый проход сварного шва записывается: напряжение, ток, скорость перемещения, скорость подачи проволоки, положение горелки и поток защитного газа (в журнале) против конкретного идентификатора сварного шва и места соединения. Это создает полную запись проверки перед этапом неразрушающего контроля и позволяет инженерам сопоставлять любые находки неразрушающего контроля непосредственно с параметрами процесса в этом месте сварки. Требования прослеживаемости AWS D1.1 выполняются конструктивно.
Уменьшите процент отказов при проверке сварного шва
Интеллектуальная система сварки стальных конструкций Zhouxiang сочетает в себе отслеживание лазерного шва, коррекцию трехмерного пути обзора и полную цифровую прослеживаемость двойника.Задокументированный результат: скорость прохождения UT от 82% до 97% на последовательности сварных швов из конструкционной стали, которые ранее требовали обширной послесварочной переработки.
Информацию о производителях, оценивающих случай рентабельности инвестиций, см. в разделе руководство по расчету ROI роботизированной сварки и сравнение качества роботизированной и ручной сварки.

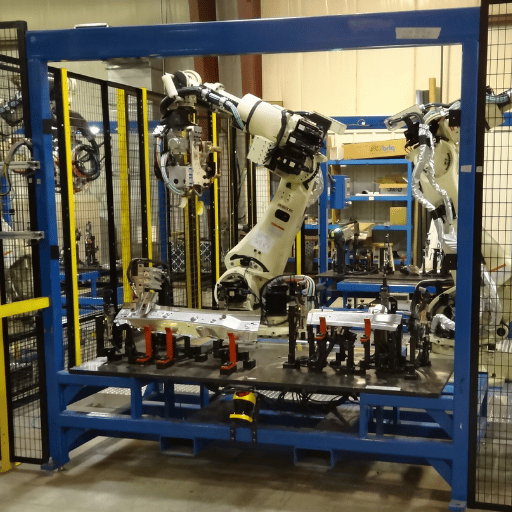

Будущее инспекции сварных швов: искусственный интеллект, PAUT и цифровой двойной QC (2025 — 2026)
Четыре технологических сдвига активно меняют методы масштабного контроля сварных швов. Каждый из них устраняет определенные ограничения традиционной практики контроля.
1. PAUT замена обычного UT в качестве нового базового метода неразрушающего контроля конструкционной стали. Рыночное сообщение звучит громко и ясно: ультразвуковой контроль с фазированной решеткой имеет объем поиска 720/месяц, с линией восходящего тренда; обычное оборудование UT статистически плоское. Данные о производительности дают убедительные аргументы: 100% POD для PAUT против среднего значения 57,4% для ручного UT в сочетании с цифровой записываемостью, что делает PAUT четким выбором для любой проверки, требующей документированных результатов. Сопряжение PAUT+TOFD теперь является нормальным для сварки конструкций с критическим усталостью на передовых производственных объектах.
2. Автоматизированный визуальный осмотр с использованием искусственного интеллекта. Системы контроля сварных соединений на месте в сочетании с моделями глубокого обучения обнаруживают связанные со сваркой дуговые явления, такие как геометрия бортов, пористость поверхности и стабильность дуги. По сравнению с традиционными мерами контроля качества, основанными на отборе проб, прогнозируется, что рынок автоматизированных систем контроля сварных швов быстро вырастет с 500 миллионов долларов США в 2024 году до 1,2 миллиарда долларов США в 2033 году (10,51 TP3T среднегодовых крон).
3. Цифровой твин и прослеживаемость сварного шва. Отходя от “документа каждый окончательный сварочный”, вместо этого ведите журналы данных, которые связывают напряжение дуги, силу тока, скорость перемещения и тепловые распределения с каждым сварным швом ID# (цифровой твин). Интеграция этих непрерывных, полнооконных данных процесса удаляет черно-белые вердикты обычного неразрушающего контроля (“” или “fail”) и позволяет проводить профилактическое обслуживание; условия процесса отсутствия допусков во время сварки можно пометить до преждевременного образования дефектов. Посмотрите, как цифровой двойной регистрация данных сварки работает на практике.
4. Проверка всего процесса, а не только окончательная проверка сварного шва. Время является ключевым эксплуатационным отличием: системы мониторинга сварки в реальном времени используют тепловые камеры, технологические камеры и датчики параметров дуги для выявления аномалий во время самого сварного шва. Размер рынка системы мониторинга сварных швов в реальном времени, по прогнозам, вырастет с 1,76 миллиарда долларов США в 2025 году до 4,14 миллиарда долларов США в 2035 году (8,6% канадских крон). Встроенная коррекция во время сварки на порядок более рентабельна, чем повторная работа постфактум. См. руководство по поддержание автоматизированной производительности сварочных ячеек для оперативных деталей.
В. “если робот точен, вам нужно меньше инспекции.” на практике это часто ложь. автоматизированная сварка обычно позволяет выполнить проверку на 100% объема производства, доставляя цифровые записи, которые делают отслеживаемое, надежное обеспечение качества достижимым, более экономически эффективным, даже практичным.
Часто задаваемые вопросы — Проверка Weld
Какая квалификация нужна инспектору сварки?
Для изготовления конструкционной стали AWS D1.1 в Соединенных Штатах квалифицированный сварщик, подписавший сварку, очевидно, должен быть сертифицирован в соответствии с AWS D1.1. CWI, выполняющий визуальный осмотр Американского общества сварщиков, является обычной квалификацией для инспекторов неразрушающего контроля. Инспекторы неразрушающего контроля должны иметь уровень II ASNT в конкретном используемом методе (RT, UT, MT и т. д.) в соответствии со SNT-TC-1A. Для международных проектов и сертификации сторонней инспекционной компанией стандартом квалификации неразрушающего контроля является сертификация ISO 9712 NDE уровня II. AWS D1.1:2025 определяет эти квалификационные требования к сварочному персоналу в пункте 8.
Сколько времени занимает проверка сварного шва на одно соединение?
Визуальный осмотр завершенного углового сварного шва занимает 5-15 минут на сварной шов, в зависимости от длины сварного шва и величины доступа сварного шва в сварном шве Обычный UT на стыковом сварном шве с канавкой длительностью 20-45 минут, включая процедуры настройки и документирования, для одно - или многопроходного сварного шва толщиной 12-25 мм. PAUT на том же сварном шве занимает примерно половину длины, из-за меньшего количества необходимых проходов сканирования. интерпретация пленки после рентгенографической установки, экспонирования, обработки пленки занимает 2-4 часа на сварной минимум. Выбор метода контроля может существенно повлиять на график производства высокопроизводительных изделий.
В чем разница между разрушающим и неразрушающим контролем сварного шва?
Неразрушающий контроль (NDT) - это метод измерения, используемый для оценки сварного шва неинвазивным способом, без его разрушения или изменения (он по своей сути является процессом, готовым к производству. Разрушающий контроль используется для оценки механических свойств при растяжении, изгибе, разрыве или макротравлении. Испытания на растяжение и изгиб проводятся на несварных образцах, испытания на разрыв прозвища и макротравление сварных образцов. Испытания на растяжение и изгиб необходимы для документов WPS и квалификационных записей сварщиков (PQR, WPQR), а не сварных швов в производстве. Оба они являются обязательными в полной программе качества согласно ISO 3834.
Как часто следует проверять сварные швы на проектах из конструкционной стали?
AWS D1.1 определяет визуальный осмотр всех производственных сварных швов. Значение неразрушающего контроля определяется спецификацией инженера учета, типом соединения и категорией нагрузки. Циклически нагруженные соединения (автомагистральные мосты, взлетно-посадочные полосы мостовых кранов) обычно требуют более высоких скоростей отбора проб неразрушающего контроля, чем статически нагруженные соединения. Некоторые коды требуют неразрушающего контроля 100% для сварных швов канавок CJP в первичных элементах. План проверки должен быть установлен в плане качества проекта до начала производства, а не в производственном цехе.
Что требуется AWS D1.1:2025 для визуального контроля сварного шва?
В пункте 8.9 AWS D1.1 говорится, что перед любыми испытаниями неразрушающего контроля сварной шов должен быть принят при визуальном осмотре. Визуальные проверки на наличие следующих разрывов сварного шва: трещина (нулевой допуск), неполное плавление (без допуска), подрез (допустимый предел), перекрытие (без допуска), дуговые удары (без учета наружного сварного шва), пористость и соответствие размеру сварного шва и размерам профиля сварного шва WPS. Издание 2025 года (25-е издание, март 2025 г.) изменило пределы пористости трубопроводов и добавило уточнения к линейным и округлым разрывам.
Может ли роботизированная сварка снизить частоту проверок неразрушающего контроля?
Снижение частоты дискретизации неразрушающего контроля допустимо в некоторых кодах и приложениях, когда производитель может предоставить историю последовательных сварных швов высокого качества — запись, обычно генерируемая роботизированной программой сварки в сочетании со статистическим контролем процесса. при работе с высокими объемами заявок с более низкой частотой дискретизации неразрушающего контроля средние отклонения для этого метода неразрушающего контроля уменьшатся, и эффект будет заключаться в стоимости и графике. Опыт изготовления стали моста Чжоусяна показал скачок частоты прохождения UT с 82% до 97% после установки роботизированной сварочной станции (документ активного изготовителя).
Об этом руководстве
Этот документ был составлен с использованием AWS D1.1/D1.1M:2025 (текущее издание за март 2025 г.), ISO 5817:2023, а также данных о производительности инспекций в результате рецензируемых исследований неразрушающего контроля (ICWNDT 2018, анализ структурных сварных швов Университета Стратклайда). Данные вероятности обнаружения неразрушающего контроля, на которые ссылаются для PAUT и UT вручную, получены в результате экспериментов с лабораторным управлением. Использование в реальном поле POD может привести к ряду значений, которые зависят от геометрии сустава, доступа и инспектора.
Особого внимания заслуживают показатели улучшения качества сварных швов Чжоусяна (скорость прохождения 82%→97% UT) - это данные от первой стороны, документированные как часть окончательного развернутого решения на промышленном заводе по производству стальных мостов в Китае. Чжоусян занимается проектированием сварочных систем с 1991 года и имеет более 200 документально подтвержденных патентов на свое имя в области технологии роботизированной сварки. В этом документе изложены конкретные параметры контроля, к которым непосредственно обращаются автоматизированные сварочные системы Чжоусяна.
