Robô de pórtico versus robô articulado para soldagem: qual se adapta à sua loja?

Soldagem de robô de pórtico versus robô articulado: comparação técnica lado a lado

Ao selecionar entre um robô de pórtico ou um robô articulado para soldagem, há apenas três questões que você precisa abordar: quão grandes são suas peças, quão complexos são seus caminhos de solda, como é o seu chão de fábrica? ambos permanecem indispensáveis para automatizar a soldagem a arco de alto volume com repetibilidade precisa, mas suas propriedades cinemáticas únicas significam que cada tipo tem um desempenho diferente na prática, e essas diferenças determinam qual realmente se encaixa em sua linha de produção Este guia detalha os detalhes que realmente importam quando os fabricantes avaliam robô soldagem opções para aço estrutural, construção naval e fabricação industrial.

Visão geral de pórticos e robôs de soldagem articulados

Antes de começarmos, aqui está uma rápida comparação lado a lado dessas duas variantes de robôs de soldagem A tabela resume as especificações que influenciam a maioria das escolhas de automação em aplicações de soldagem industrial.

Esses números preparam o cenário Examinamos agora as implicações de cada distinção quando os operadores de chão de fábrica escolhem onde alocar seus orçamentos.

Como funciona cada tipo de robô e onde eles diferem de outros robôs industriais

Pórtico e articulado são os dois tipos primários de robôs industriais utilizados para fabricação, especialmente em soldagem Um robô de soldagem de pórtico é, em seu núcleo, um robô de soldagem de coordenadas cartesianasone da categoria cartesiana robôs que se movem via movimento linear através de três eixos (X, Y, Z) montado em uma construção semelhante a uma ponte normalmente usa parafuso de esfera ou acionamentos de atuador de motor linear em cada eixo para posicionamento preciso da tocha Também pode apresentar eixos rotativos para angulação da tocha Este arranjo é altamente especializado para movimento linear suave dentro de grandes zonas de trabalho planares.

Por outro lado, robô de soldagem articulada emprega uma série de seis juntas rotativas para transportar a soldagem torchmuch como o braço humano acessibilidade angular assim que fornece seis graus de longo alcance e ampla são precisamente o que definir robôs articulados Tal flexibilidade torna este projeto preferível ao dobrar um caminho de solda em torno de geometrias complexas é essencial como quando solda conexões de tubos, estruturas de aço complexas, ou aberturas de vaso de pressão.

Qual é a diferença entre um robô de pórtico e um robô articulado?

Fundamentalmente, as soluções de robôs industriais variam em sua estrutura cinemática: A abordagem de pórtico depende da tradução de ferramentas ao longo de caminhos estáticos como uma máquina CNC grande com um pórtico Por outro lado, os braços articulados de seis eixos empregam várias juntas de revolução para permitir o movimento livre no espaço 3 D. As configurações de pórticos são facilmente escaláveis estendendo-se adicionando trilhos adicionais (cobertura mais ampla), mas são limitadas no posicionamento angular, enquanto os modelos de seis eixos alcançam controle angular total, mas dentro de um volume de trabalho esférico fixo Para demandas de soldagem, o pórtico se mostra ideal para peças longas de 20 metros, mas a configuração articulada se destaca na fabricação desses novos detalhes de marcenaria.

Outros tipos de robô industrial não são alternativas ao braço articulado tradicional ou configuração de pórtico linear Os robôs Delta são usados para picareta e local de alta velocidade, e aplicações de manuseio de materiais em 60+ picaretas por minuto Os robôs SCARA construídos no princípio de conformidade seletiva servem impressão 3 D, paletes e picareta e coloca células de linha de montagem onde a velocidade horizontal final é crítica para a taxa de transferência de peças classificadas e processadas (cobots) usam sensores de força/torque para trabalhar com segurança ao longo de humanos laterais, mas fornecem menor carga útil e velocidades mais lentas, limitando sua taxa de taxa de transferência de soldagem Quando a automação de soldagem estrutural ou pesada é o objetivo, a decisão é entre pórticos ou robôs articulados Os robôs industriais incluem muitas configurações, mas essas duas dominam os pisos de soldagem.

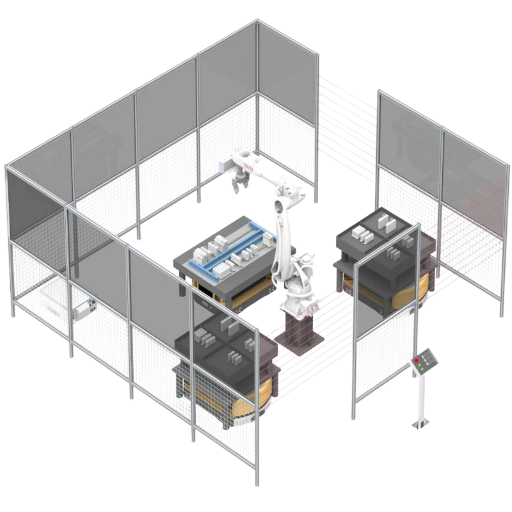

Espaço de trabalho, e carga útil que alcançam, que cobre mais terreno?

Mais claramente demonstrado no raio de ação de um robô de pórtico é retilíneo: um cubóide, estendendo-se com comprimento de trilho 10 metros de trilho de pórtico, um cubóide de 20 x 10 x 3 metros Estender o trilho de pórtico para 15 ou 20 metros, e o envelope de trabalho cresce proporcionalmente Um pórtico entre painéis de carrossal de estaleiro pode rotineiramente cobrir 15-20 metros de comprimento de abeam com 3 a 5 metros de Z-travel Grandes sistemas de pórtico podem entregar até 60 metros de viagem.

Robôs articulados envelopes de trabalho esféricos definidos pelo comprimento de seus segmentos de braço; o raio de alcance do projeto é truncado para qualquer tamanho de robô Mais espaço necessário significa um robô maior (dada geometria de ângulo reto) para entregá-lo Um braço articulado na extremidade mais distante da viagem Z pode fornecer alcance estendido, mas com pegada significativamente maior acima.

O teste do espaço de trabalho de 3 perguntas

As três considerações do espaço de trabalho que devem influenciar a sua decisão:

1. Comprimento máximo da peça: 3 metros (de acordo com os comprimentos típicos de soldagem).Se você quiser automatizar totalmente a solda em peças ao longo deste comprimento, um robô articulado autônomo precisará reposicionar para completar a costura (ou exigir um eixo de trabalho linear montado externamente).Uma oficina de pórtico pode cobrir todo o comprimento da peça em uma única passagem.
2. Layout multi-estação: sua célula de soldagem robótica pode precisar operar várias oficinas de trabalho Com um trilho de pórtico, um robô viaja entre essas estações Uma célula articulada é geralmente dedicada a uma zona, embora um eixo linear externo possa converter o robô em um sistema de pórtico móvel.
3. Altura do teto: os sistemas de pórtico dependem da estrutura aérea para a estrutura da ponte. O espaço pode não estar disponível em sua baía para este perfil adicional acima da cabeça. As células articuladas montadas no chão têm uma pegada vertical menor.

Capacidade de carga útil para aplicações de soldagem

As células de solda do pórtico serão capazes de suportar ferramentas com carga útil de até 1.000-2000 kg; esse espaço é relevante ao executar sistemas de múltiplos processos (solda + corte) no mesmo pórtico As cargas úteis de suporte de braços de soldagem de robôs articulados de 3-20 kg, o suficiente para transportar uma tocha MIG dedicada típica e alimentador de fio; efetores finais pesados de múltiplos propósitos exigem um orçamento de carga útil muito maior Observe que a carga útil do robô é medida no ponto da ferramenta (o peso da peça de trabalho permanece irrelevante, pois é mantido em um posicionador ou acessório.

Pense em duas lojas próximas uma da outra: uma soldando vigas H de 12’2’ para a soldadura aço estrutural projeto beneficia de alcance pórtico mais do que ele faz de destreza articulada Os outros soldam sub-quadros automotivos, combinando geometria de junta muito complexa com tolerâncias dimensionais apertadas; ele é mais provável de beneficiar de versatilidade articulada em uma célula pequena.

Precisão e repetibilidade de soldagem em comparação

Em ordem de rep fabricante estabelecido: ZF.

Robôs articulados têm estatisticamente uma vantagem de repetibilidade de papel, 0,02-0,05 mm versus 0,05-0,1 mm para sistemas de pórtico típicos Esse tipo de altura livre de precisão faz uma séria diferença na microsoldagem ou montagem eletrônica; soldas estruturais normalmente toleram tolerâncias muito mais amplas.

Código de soldagem estrutural AWS D1.1:2025 as tolerâncias admissíveis de dimensões são ordens de grandeza mais amplas do que qualquer sistema robótico pode fornecer Tanto o pórtico quanto o sistema articulado estão confortavelmente dentro das tolerâncias estruturais de soldagem De uma perspectiva prática que a variância de precisão equivale a nada mais do que uma distinção acadêmica.

Quando a precisão é relevante é devido à precisão do caminho ao percorrer distâncias estendidas: alcançar consistência de 0,1 mm em até 15 metros, através da deflexão da ponte, mudança térmica nos trilhos e vibrações corpo a fio complica essa conquista A flexibilidade articulada limita-se ao envelope de trabalho máximo definido.

‘No mundo da fabricação de aço aplicação de soldagem estrutural design-wise os critérios de repetibilidade do robô são insignificantes Nenhum dos dois terços de nada de 10 a 50 vezes', porque as especificações de soldagem não são mesmo nesse estádio O que realmente importa é se o sistema sensor-arco de detecção, rastreamento de costura a laser, sensoriamento de toque-é capaz de compensar deslocamentos de ajuste da peça de trabalho.

Custo e ROI A comparação de investimentos A maioria dos guias erra

Artigos citando o menor custo de sistemas robóticos articulados (6 eixos) negligenciam o quadro completo Essa imagem completa requer a adição de um controlador de sistema robótico adequado, capacidade de programação on e off-line, integração suave em células de automação existentes... O diferencial de custo é uma função do escopo de todo o sistema.

Quais são os diferentes tipos de robôs de soldagem e quanto custam?

As aplicações específicas do robô da soldadura irrompem nos quatro centros de lucro seguintes que têm estruturas individuais do preço Os braços articulados de 6 eixos ($50,000-$500,000+) são seridos para todo o dever da soldadura em pilhas pequenas a médias do tamanho Os layouts do pórtico/cartesiano ($10,000-$50,000 para o mecanismo robótico, $80,000-$300,000+ para o sistema) fornecem para o trabalho de grande formato assim como para soldaduras da longo-costura Os robôs de SCARA ($10,000-$50,000) batem o dever de soldadura da precisão em peças minúsculas Finalmente, os robôs de soldadura colaborativos ($25,000-1T4T50,000) trazem um ponto de entrada do preço do nível e uma produtividade e de carga útil reduzida significativamente reduzida.

Nota: sistema total montado a partir de várias fontes da indústria Seus valores específicos irão variar com base na complexidade da peça, volume e custos de mão de obra em sua região por favor, obtenha cotações baseadas em projetos antes de tomar uma decisão sobre qual arquitetura prosseguir.

Em termos de rendimento, o uso de ambos os tipos de estação de soldagem robótica em uma célula melhora muito o tempo de arco ligado em relação à soldagem manual As estações robóticas passam de 101TP3 T-301TP3 T arc-on com soldadores portáteis para 50-901TP3 T. Essa economia de rendimento, juntamente com uma diminuição no retrabalho e no desperdício de consumíveis, torna o ROI de 12 a 24 meses viável na maioria dos casos.

Se uma loja tem dinheiro $80.000, os robôs são uma boa escolha. A robô soldagem colaborativa seria o custo de entrada mais barato Cobots troca velocidade e carga útil para nenhuma cerca e a capacidade de trabalhar com os operadores.

Qual soldagem você deve escolher? Matriz de decisão do robô

Para decidir entre os dois, quatro fatores são considerados: tamanho da peça, geometria do caminho de solda a ser seguido, número de peças a serem produzidas e custo em dólares Abaixo está uma matriz mostrando o quão bem cada tipo de robô se encaixa nos casos comuns de fabricação:

Uma alternativa particular vale a pena sua própria seção: um braço articulado montado pórtico Esta é uma arquitetura que pode ser especialmente relevante para os fabricantes que soldam grandes conjuntos com soldas complexas Ele fornece um trilho em forma de pórtico I para o deslocamento do braço ao longo de todo o comprimento da peça (uma vantagem pórtico), bem como todos os 6 eixos em cada posição de solda (uma vantagem articulada).

A soldagem de blocos de casco de navios, por exemplo, adotou esse design adaptável.
