Automatización de soldadura de tanques con transformador: costuras largas de distorsión cero a escala

La automatización de la soldadura del tanque transformador es el uso de celdas de soldadura robóticas montadas en rieles, pórtico o voladizo, combinadas con seguimiento de costuras láser y AGV, para realizar una soldadura completamente automática en el cuerpo del tanque principal, aletas de enfriamiento corrugadas y costuras de cubierta de un tanque de aceite. para un transformador de potencia o distribución. No es difícil hacer funcionar un robot perfectamente por una costura recta; El verdadero desafío es mantener la precisión dimensional en una estructura de acero grande y algo flexible mientras se sueldan varios metros de costura sin suficiente deformación para comprometer el sello hermético al aceite o el ajuste del núcleo y el devanado en su interior.

Lo que realmente implica la automatización de la soldadura de tanques con transformador y por qué es un problema diferente al del acero estructural

Una línea completa de soldadura de tanques de transformador es una maquinaria compleja con cinco partes móviles: un brazo robótico servoaccionado por riel, pórtico o voladizo; un colgador o posicionador invertido giratorio para soldaduras planas y horizontales; un sensor de seguimiento de costuras láser o de visión 3D para corrección de antorchas en tiempo real; un AGV o grúa moviendo el tanque entre estaciones; y un controlador que ejecuta un módulo de importación CAD sin enseñanza o programas de ruta fuera de línea reproducidos.

Esa descripción coincide con la descripción general de IA de Google para este tema, pero no explica por qué un tanque de transformador es un problema de soldadura más difícil que un marco de acero estándar. Cada uno de esos cinco elementos, desde el robot hasta el controlador, aún debe integrarse bajo los requisitos de evaluación de seguridad ISO 10218-2:2025 antes de soldar una sola costura. La tecnología de seguimiento de costuras en particular debe mantener una precisión de alta precisión en toda el área de soldadura, no solo en el momento de la instalación, o las ganancias de automatización que se describen a continuación se evaporan.

La página de soluciones de equipos de energía de Zhouxiang detalla el requisito de manera simple: los tanques, las carcasas de los interruptores y los marcos de los generadores deben mantener “tolerancias dimensionales estrictas” con “soldaduras uniformes y baja distorsión.” Ese es un estándar de un orden de magnitud mayor que la repetibilidad de la soldadura de filete que normalmente forma el retorno de la inversión para el acero estructural automatizado. La distorsión en forma de tanque tiene tres desafíos adicionales: las soldaduras deben ser efectivamente herméticas al aceite (el barrido de un transformador lleno de aceite es un reclamo de garantía, no un defecto cosmético); los cuerpos de los tanques son generalmente grandes y relativamente delgados en comparación con su longitud y tienden a deformarse; y hay un espacio libre predeterminado para el núcleo y las bobinas dentro del cual las paredes distorsionadas pueden reducirse.

La secuencia de soldadura que controla la distorsión en costuras largas y rectas

Ninguna investigación académica publicada examina específicamente el control de la distorsión en las costuras de los tanques «la siguiente discusión se toma del trabajo general de distorsión en la fabricación de acero (paneles de barcos, recipientes a presión, estructuras mineras). No existe ningún estudio específico sobre transformadores y tanques porque el problema subyacente es el mismo: soldar costuras largas en acero grueso con restricciones. Esta discusión se presenta directamente, sin disfrazarla como una investigación específica para tanques.

La soldadura por retroceso y por salto son las dos técnicas de secuenciación estándar para una costura larga, y significan algo específico: el retroceso deposita segmentos cortos en la dirección opuesta a la progresión general de la soldadura, mientras que la soldadura por salto se realiza en recorridos cortos y espaciados uniformemente. aproximadamente la longitud del descentramiento natural de un electrodo, según Guía de control de distorsión de fabricación de TWI. Un ejemplo de hormigón trabajado por los ingenieros de soldadura de Lincoln Electric: en una junta soldada con escalón hacia atrás, los segmentos miden aproximadamente 1 pulgada (2,5 cm) de largo; Primero pegue los extremos y luego retroceda desde un extremo hacia la tachuela. Esta técnica cancela específicamente la distorsión rotacional (la apertura o cierre de la junta) y no corrige otros modos de distorsión, por lo que elegirla para el modo de falla incorrecto desperdicia el esfuerzo.

Un hallazgo contrario a la intuición a tener en cuenta antes de programar una celda automatizada con una secuencia de soldadura específica es que su elección de patrón es mucho menos importante en el taller de lo que generalmente se cree. En un documento de la Conferencia sobre tuberías y recipientes a presión ASME de 2009 se probaron cinco secuencias de soldadura diferentes aplicadas a una estructura de pared lateral reforzada con 6 m y dieron como resultado solo una variación de distorsión de 7,65 a 10,2 mm entre ellas (un rango modesto impulsado por la geometría en lugar de una diferencia de orden de magnitud. Quizás lo más revelador sea un examen por pares de 2026 Papel Estructuras Marinas que utilizó un experimento de soldadura mecanizada real para validar un modelo de elementos finitos termoelastoplásticos informó que una secuencia de soldadura simple sin retroceso con un dispositivo de restricción de plantilla mejoró el desplazamiento del punto máximo en 60,71% (de 42 mm a 16,5 mm) al tiempo que superó patrones de centro hacia afuera y hacia atrás en términos de tiempo de ciclo y distorsión. Implicación práctica para una línea de tanque automatizada: controlar la disciplina de fijación es tan importante, si no más, que cualquier secuencia específica que programe en su robot, como se muestra en un chino de 2025 robot soldador solicitud de patente (CN121733075A) que presenta una trayectoria de soldadura intermitente unidireccional con segmentos de 150-350 mm y espacios entre segmentos adyacentes de 500 mm mínimo para distribuir el aporte de calor, combinado con una precámara más un marco de sujeción rígido externo para mantener la pared. planitud dentro de 3/1000 y verticalidad posterior al montaje dentro de 3 mm.

Los talleres que ajustan la secuencia de soldadura a la geometría específica del tanque, en lugar de copiar una receta genérica de un fabricante diferente, se adaptan más rápido cuando aparece un nuevo modelo de tanque.

“Nuestros conjuntos fijados, debido a las acumulaciones de tolerancia y a la distorsión impartida por el precalentamiento y el depósito de las soldaduras multipaso, pueden hacer que la ubicación de las juntas soldadas varíe hasta 0,5 pulgadas. ... desarrollar el procedimiento para ubicar con precisión las uniones soldadas en el espacio es la única manera en que podríamos haber hecho que el proceso funcionara”

Elegir programación manual, sin enseñanza o sin conexión para la variedad de tanques

La elección de programación manual, fuera de línea o sin enseñanza para una línea de producción de tanques transformadores se reduce a cuántos modelos de tanques distintos procesa la línea: la producción de alta mezcla favorece la programación de importación CAD sin enseñanza, un modelo de repetición fija favorece las rutas programadas fuera de línea reutilizables y Es posible que un verdadero elemento único necesite enseñanza manual con asistencia láser como alternativa.

En un artículo revisado por pares de 2011 del laboratorio de soldadura robótica de la Universidad de Wollongong, la programación automatizada fuera de línea redujo el tiempo de programación para un sistema de 6 robots y 13 grados de libertad (ejes) a menos de cinco minutos por costura de soldadura en comparación con más de seis meses. anteriormente, después de una inversión inicial de cuatro semanas para establecer un modelo de proceso, un costo que sólo tiene sentido económico si hay suficiente variedad de modelos para justificarlo.

Este punto débil es concreto, no teórico; En el foro del integrador de Universal Robots, un ingeniero que trabajaba en una tarea de soldadura de 210 puntos recurrió a medir e ingresar cada posición de soldadura desde CAD a mano, ya que no había disponible ninguna transferencia directa de ruta de CAD a robot, que es exactamente el escenario que la programación sin enseñanza pretende eliminar. Las entrevistas con proveedores sugieren un posible ahorro de tiempo del orden de aproximadamente 70% «; por ejemplo, un fabricante de alta mezcla cuantificó una diferencia entre la programación de taller, desde cero y fuera de línea a los 4 días frente a 2 semanas para un programa grande de varios miles de líneas. Utilice dichos números específicos del proveedor de forma direccional.

Elegir un sensor de seguimiento de costuras para la misma línea es importante por una razón relacionada pero diferente; no se trata de detectar la costura una vez; se trata de mantener esa precisión durante meses de producción. Los rastreadores láser y de visión 3D corrigen la trayectoria del soplete en tiempo real tanto para las costuras largas y rectas del cuerpo del tanque como para las uniones más cortas de las aletas corrugadas, pero el sensor es tan bueno como su estado de calibración; La interferencia de la superficie reflectante, las salpicaduras de soldadura en la lente y la deriva entre ciclos de recalibración erosionan la precisión de la soldadura que promete una hoja de especificaciones el primer día, razón por la cual un programa de mantenimiento para la ventana del sensor pertenece a la misma conversación que la decisión del método de programación, no a otra separada.

Soldadura de aletas y radiadores corrugados frente a costuras de carrocería del tanque principal

La soldadura de aletas corrugadas generalmente se realiza como un proceso propio y dedicado, no como una ocurrencia tardía en la celda del robot del cuerpo del tanque principal. Los equipos especializados en ello (soldadores de costuras de aletas CMT o TIG) se venden como una clase de máquina distinta porque el proceso de soldadura y la geometría de la unión son realmente diferentes: costuras cortas, frecuentes y de calibre delgado en lugar de unas pocas tiradas largas y gruesas.

Las especificaciones de los equipos de la industria comúnmente citan velocidades de soldadura de aletas en el rango de 3 a 4 aletas/minuto en acero al carbono de 1 a 1,5 mm con un espacio de aletas de 6 a 8 mm antes de soldar, un problema de cadencia diferente al de una sola costura de cuerpo de tanque de varios metros.

Vale la pena llevar una lección de calidad de la documentación del equipo de línea de aletas a cualquier celda automatizada; Conectar los elementos de las aletas al tubo de recolección de aceite históricamente utilizaba una soldadura interior, que atrapaba residuos de soldadura y chatarra dentro del canal -un defecto documentado. Cambiar esa unión a una soldadura exterior protegida con CO2 eliminó por completo el problema de residuos y proporcionó una calidad estable en todo el recorrido de la aleta, verificada con un estándar de prueba de la industria de transformadores mediante controles de sellado y lavado de aceite en caliente de terceros.

Es un pequeño detalle del proceso, pero es exactamente el tipo de solución específica que separa una línea de aletas genuinamente diseñada de una celda de soldadura genérica reutilizada para trabajos con aletas. Las soldaduras de aletas también son soldaduras estructurales y se incluyen en las mismas AWS D1.1/D1.1M:2025 criterios de aceptación paraguas como costuras principales del cuerpo del tanque, aunque la geometría de la junta y el tiempo del ciclo son completamente diferentes.

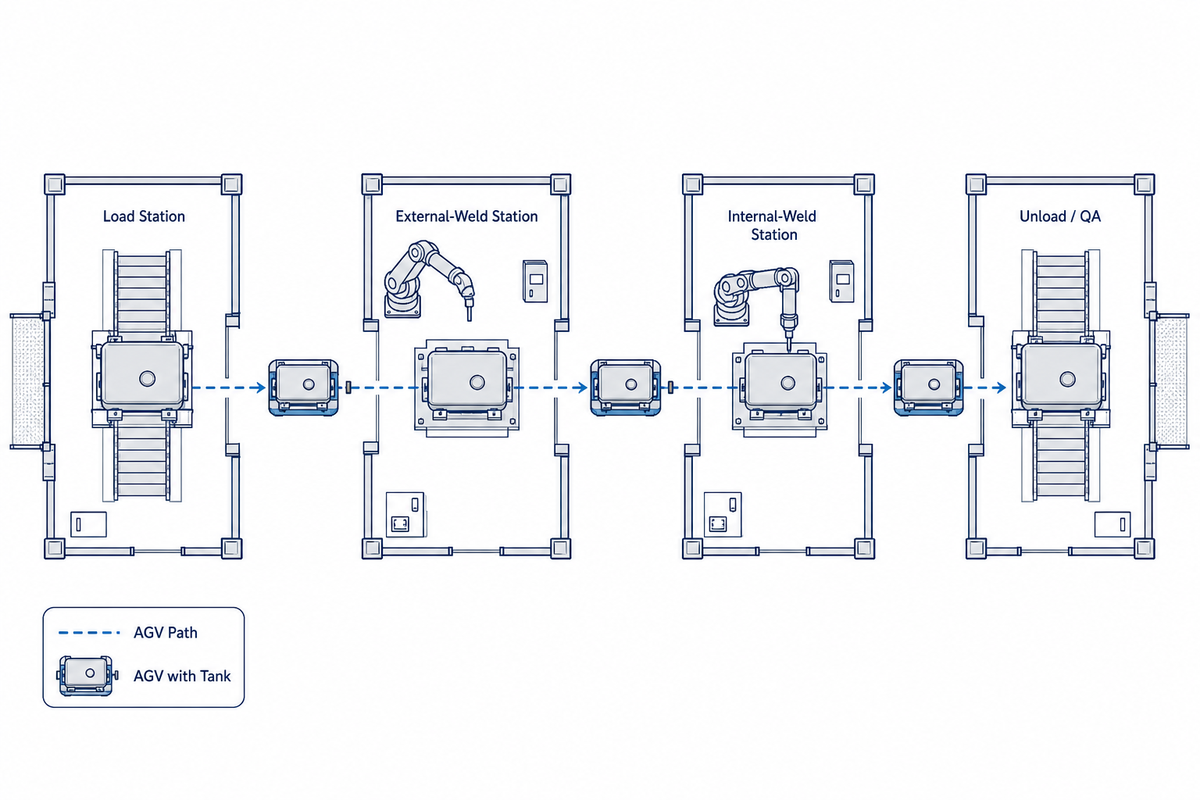

Manejo de materiales entre estaciones de carga, soldadura externa y soldadura interna

1. Estación de carga; La carcasa y la cubierta del tanque fabricadas se preparan y fijan antes de que comience cualquier paso de soldadura.
2. Estación de soldadura externa; el robot completa las costuras exteriores (cuerpo, brida de cubierta, puntos de fijación de aletas corrugadas) mientras el tanque se mantiene en un posicionador o colgador giratorio.
3. Estación de soldadura interna; un paso separado llega a los refuerzos internos y deflectores que son inaccesibles una vez cerrada la tapa.
4. Descargar/transferencia de control de calidad; el tanque terminado pasa a la verificación de estanqueidad (ver más abajo) antes del montaje final.

La manipulación de materiales debe seguir el ritmo de las células robóticas, o estas cuatro estaciones no funcionan como producción automatizada. Lo que los AGV sirven es conseguir entre ellos un depósito de varias toneladas sin grúa en cada ciclo. El NIST, citando datos de OSHA, informa aproximadamente cada tres días en EE.UU. de aproximadamente 80% de los aproximadamente 110.000 accidentes anuales con montacargas que afectan a un peatón, el caso de seguridad para el manejo automatizado no es hipotético.

Estándar internacional actual ISO 3691-4:2023 establece que los sistemas de detección de obstáculos y parachoques para camiones sin conductor deben garantizar que no se ejerzan más de 135 N de fuerza contra una persona u obstáculo cuando se detiene, lo cual es mucho más objetivo que simplemente “una parada segura”. Los AGV de servicio pesado, que transportan cargas mucho mayores que un tanque transformador, están disponibles comercialmente con una capacidad de aproximadamente 800 toneladas, por lo que la carga generalmente no es el límite; La integración del AGV con la zona de seguridad propia de la celda de soldadura según la norma ISO 10218-2:2025 a menudo lo es.

Adaptación de la arquitectura del sistema al tamaño y volumen de su tanque

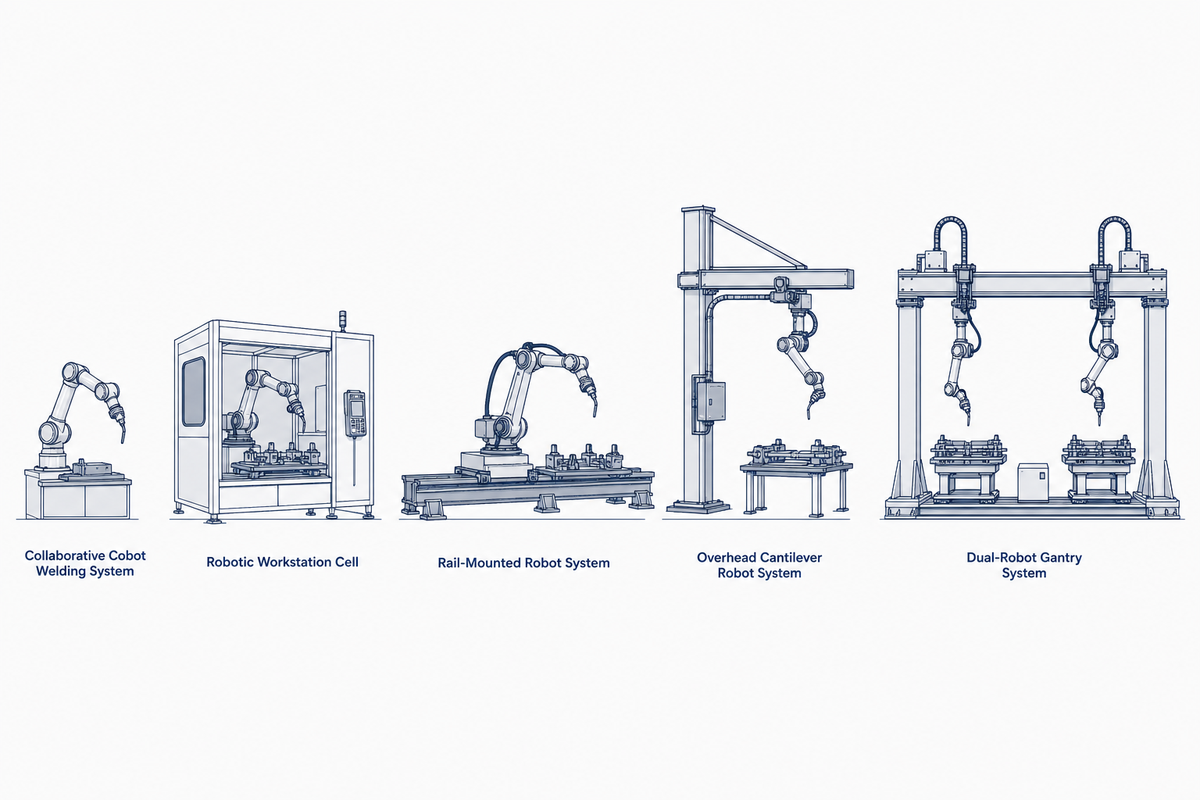

El Umbral de ajuste de línea de tanque de 5 arquitecturas a continuación se alinea el nivel de producción y el tamaño del tanque con una de las cinco arquitecturas de sistemas, utilizando los tramos de costos y los límites de rendimiento que Zhouxiang publica para sus líneas de celdas montadas en rieles, pórtico, voladizo, cobot y estaciones de trabajo.

Ésa es una decisión de producción que es fácil equivocarse en ambos extremos, porque especificar demasiado y menos del sistema desperdicia capital «una celda montada en riel hace funcionar el robot a lo largo de un riel guía fijo, intercambiando flexibilidad por velocidad de costura recta, mientras que una celda de pórtico o voladizo cambia parte de esa velocidad por una cobertura más amplia « y cualquier arquitectura en la que aterrices aún tiene que cumplir con lo mismo ISO 10218-2:2025 requisitos de seguridad de integración celular cubiertos anteriormente.

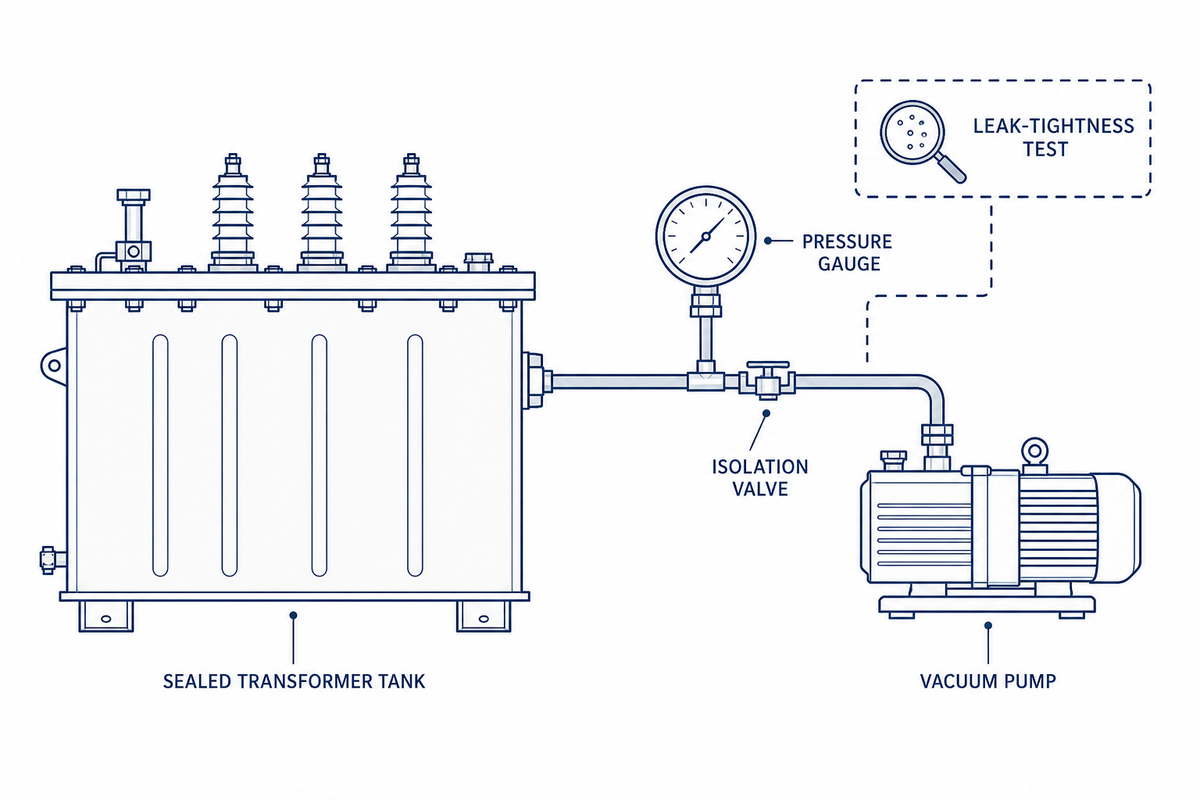

Verificación de la calidad de la soldadura y la estanqueidad

La calidad de soldadura en la junta misma se rige por AWS D1.1/D1.1M:2025, el actual Código de soldadura estructural de acero. Ese código por sí solo no demuestra que el tanque terminado no pierda aceite del transformador «, esa es una prueba separada y específica del tanque.

La actualización de 2025 de AWS D1.1 agregó tablas de procedimientos de soldadura precalificadas que cubren procesos de arco pulsado y sin cortocircuito, que constituyen la mayoría de las soldaduras robóticas de costuras de tanques de transformadores, además de especificaciones revisadas de tratamiento térmico y criterios numéricos de aceptación de porosidad.

Aquí hay un matiz que vale la pena corregir en lugar de empapelar: IEEE C57.12.00 contiene solo un límite superior general de 2 atm absolutos para la presión de un tanque sellado -- y su propia redacción difiere los detalles de la prueba de estanqueidad y los valores de la prueba de vacío. al estándar complementario específico del tipo aplicable. Ese estándar complementario específico del tipo en realidad define los requisitos estructurales y de alivio de presión del tanque, IEEE C57.12.39, tiene un alcance estrictamente para transformadores de distribución sumergidos en aceite y, por lo tanto, no se extiende, según su propia declaración, a clases de tanques de transformadores grandes y de potencia. Para un tanque de clase de distribución, la prueba de estanqueidad del fabricante normalmente implica una prueba de retención de vacío o de retención de presión, como, en la práctica de adquisición de petróleo y gas, “debe mantener vacío total a una presión externa igual a 1 atm manómetro. Los criterios de rendimiento para tanques grandes generalmente se establecerán de acuerdo con los requisitos generales de IEEE C57.12.00 más el código de caldera y recipiente a presión ASME”. No existe un estándar complementario específico comparable. Vale cinco minutos adicionales determinar si los requisitos generales de C57.12.00 más el código ASME BV&PV son la ruta adecuada para definir las pruebas de tanques a partir de ese límite general para su clase específica, ya que suponiendo que C57.12.39 se aplique a todas las clases es el tipo de alcance que sale a la luz en una auditoría.

Costo y devolución de la inversión de una línea de soldadura de tanques transformadores

Ya sea que el taller lo llame robot de soldadura, máquina de soldadura robótica o simplemente soldadura para la producción de tanques de transformadores, los robots industriales ofrecen las mismas matemáticas de recuperación de la alta eficiencia: una solución de soldadura automatizada aumenta la productividad por turno con un proceso más inteligente y repetible que soldadura manual, independientemente de la etiqueta de la celda.

En la soldadura por arco industrial general, una celda robótica produce aproximadamente entre 6.000 y 12.000 kg de metal de soldadura por robot al año, frente a los 1.500 y 2.000 kg de un soldador manual, según el gerente de productos de automatización de Kemppi que escribe en la revista ASSEMBLY: una brecha de salida de 3 a 6 veces antes de contar. tiempo de inactividad o diferencias de retrabajo.

Esa brecha de producción es el principal impulsor de la eficiencia detrás de la automatización y se agrava con un factor de costo poco abordado: la Sociedad Estadounidense de Soldadura proyecta un déficit de 330.000 soldadores para 2028, y un aumento anual de los costos de mano de obra calificada de 7-15% erosiona la recuperación de la inversión de retrasar la automatización, no sólo su precio de compra.

En cuanto a la reelaboración, se presentó un tanque de soldadura robótico presentado en 2025 patente de planificación de rutas afirma que su enfoque de control de distorsión reduce la mano de obra de retrabajo de corrección de llama ^ tradicionalmente hasta 70% de mano de obra total en un tanque soldado manualmente « al mínimo, una línea de costo oculta que un simple cálculo de horas ahorradas falla.

La crisis de suministro de transformadores está remodelando las prioridades de inversión en automatización

A partir de julio de 2026, la historia del suministro de transformadores no es una crisis unificada: se divide limpiamente por clase de transformador, una división con implicaciones reales para la cual los segmentos realmente están viendo beneficios de capacidad impulsados por la automatización en este momento.

Los transformadores de potencia y de aumento de generador (GSU) siguen estando sujetos a una grave limitación de suministro de varios años: la demanda estadounidense de transformadores de potencia ha aumentado 116% desde 2019 y la demanda de transformadores de distribución ha aumentado 41%, con déficits de suministro estimados en 2025 en 30% para energía y 10% para distribución « cifras del comunicado de prensa de Wood Mackenzie de agosto de 2025, cotejadas directamente en lugar de tomadas de segunda mano.

Otra cobertura de prensa comercial de la misma investigación cita un crecimiento de la demanda de GSU de hasta 274%, una cifra que no está presente en el propio comunicado de Wood Mackenzie y que vale la pena tratar con cierto escepticismo. Un Informe del Consejo Asesor Nacional de Infraestructura de junio de 2024 el presidente encontró por separado que los tiempos de espera se dispararon desde meses en 2020 a dos o cuatro años en 2024, con grandes tiempos de entrega de energía y GSU con un promedio de 120 a 144 semanas.

Los fabricantes gastan cerca de 1.400 millones de dólares en capacidad nacional nueva o ampliada «Hitachi Energy, Siemens Energy, Eaton, Prolec GE, Virginia Transformer y otras seis empresas «una carrera de capacidad entre fabricantes y proveedores de transformadores de potencia que ha hecho que la soldadura el rendimiento es una variable competitiva, no sólo una línea de costos.

Esta diferenciación proviene de a Marzo de 2026 Seminario web sobre transformadores y distribución del Departamento de Energía, donde Prolec GE dijo al panel que “los plazos de entrega de los transformadores de distribución... han vuelto a niveles más normales en los últimos meses”, aunque admitió que algunos componentes especiales todavía están retrasados. De hecho, no todos en el mercado están de acuerdo sobre la gravedad de la escasez: un corredor de transformadores que fue entrevistado para el artículo de Wood Mackenzie afirma que la historia de la escasez es una estratagema exagerada de los proveedores para inflar los precios, argumentando que un transformador de potencia de subestación convencional todavía se puede pedir dentro de 12 a 14 meses después de que se aprueben los documentos de diseño y que son los procesos de compra de servicios públicos/EPC (no las restricciones de fábrica) los que constituyen el impedimento real. Cualquiera que sea la explicación que resulte más cercana a la marca, para un taller de fabricación que se encuentra a ambos lados del mercado de transformadores, el efecto es el mismo: la capacidad de soldadura se ha convertido en un factor competitivo en los plazos de entrega, junto con el costo, entre los fabricantes de equipos originales de transformadores, y si no puede aumentar la producción de soldadura en tanque con poca antelación, se está perdiendo el segmento del mercado en rápida expansión (transformadores de energía y GSU).
