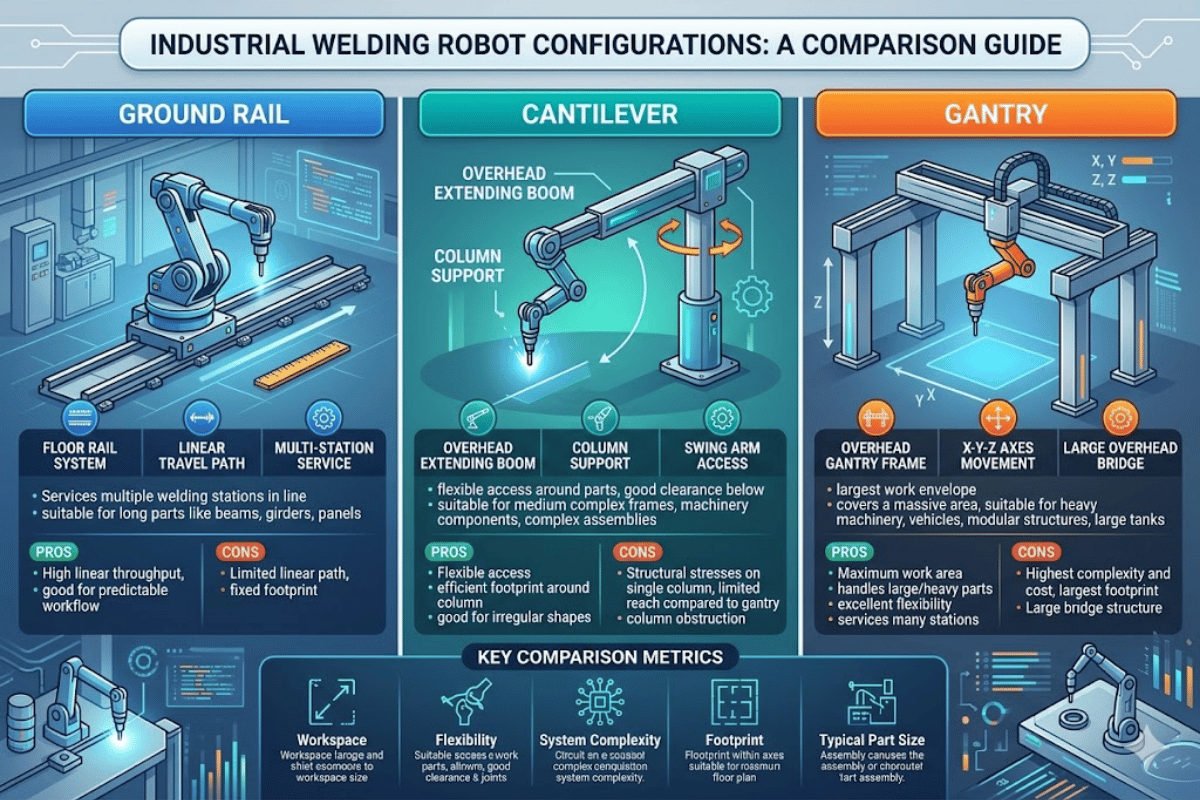

Robot de soldadura con riel terrestre, voladizo y pórtico

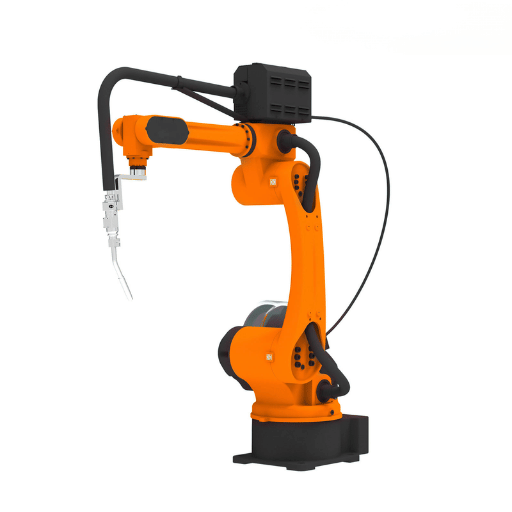

Elección entre robots de soldadura de riel terrestre, voladizo y pórtico: una comparación lado a lado

Los talleres de fabricación de acero se enfrentan a una elección que influye en el rendimiento, la calidad de la soldadura y la rentabilidad futura: ¿qué diseño de estación de soldadura robótica se adapta mejor al trabajo? Los arreglos de rieles de tierra, voladizos y pórticos abordan cada uno un conjunto diferente de problemas para equivocarse y gastar más dinero en menos trabajo.

Como se informa en el Informe IFR World Robotics 2025, las participaciones mundiales de robots industriales ascendieron a 542.000 en 2024, el doble que una década antes. La soldadura y la soldadura compartían alrededor de 21% de todos los robots industriales, por lo que la automatización fue el campo de más rápido crecimiento; la demanda de robots de rieles terrestres, voladizos y pórticos también ha crecido.

Esta barra lateral condensa las diferencias mecánicas, de espacio de trabajo, de costo y de mejor ajuste entre los diseños de robots de rieles terrestres, voladizos y pórticos, recopilados a partir de especificaciones de talleres de componentes, datos de campo IFC y cálculos lean.

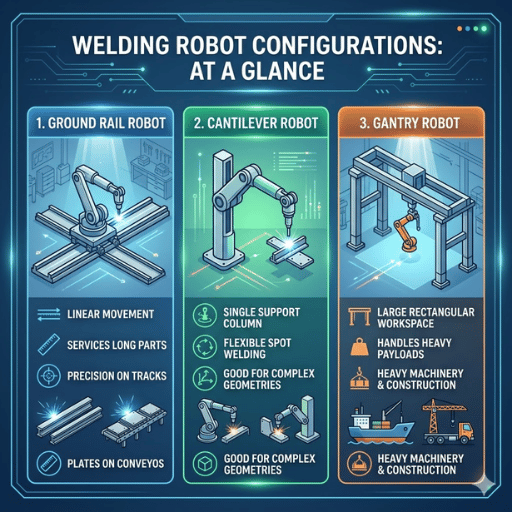

Robots de soldadura de rieles terrestres, voladizos y pórticos de un vistazo

Un carril terrestre robot soldador utiliza un brazo robótico de 6 ejes fijado a una pista lineal en el piso ñan, a veces llamado séptimo eje. Un robot de soldadura en voladizo incluye una viga en voladizo con una columna elevadora que extiende los brazos del robot para alcanzar volúmenes de trabajo en dirección Y y Z. Un robot de soldadura de pórtico acorrala uno o dos brazos robóticos por encima de la zona de trabajo en una estructura de puente elevado con orugas.

Los tres emplean los mismos brazos robóticos integrales de soldadura robótica de 6 ejes. La distinción radica en cómo cada sistema ubica el brazo robótico en relación con la pieza de trabajo.

Diseño Estructural y Sistemas de Movimiento

Lo que separa un riel de tierra, un voladizo o una disposición aérea es cómo los ejes externos extienden el alcance del brazo del robot. Cada diseño de sistema de pórtico o configuración de voladizo agrega movimiento en una dirección específica que impulsa la capacidad del robot para soldar.

Riel de tierra: el séptimo eje

Un robot de soldadura de rieles de tierra coloca un brazo robótico de 6 ejes en una vía lineal a nivel del piso. Su vía proporciona un recorrido del eje X a lo largo de la pieza de trabajo, utilizando un accionamiento de piñón y cremallera o de husillo de bolas con servomotores que alcanzan una precisión de posicionamiento repetida de ±0,05 mm bajo carga estándar. Las longitudes estándar de los rieles de tierra son de 3, 6, 9 o 12 metros, con extensiones personalizadas para líneas de producción más largas.

Su carro se desliza sobre guías lineales de precisión fijadas a un marco de base de acero. Debido a que todo el conjunto se asienta al nivel del suelo, la instalación sólo necesita una losa de hormigón nivelada, sin estructuras elevadas ni fosos de cimentación.

Voladizo: Haz del eje Y + Columna de elevación del eje Z

Los robots de soldadura en voladizo montan el brazo del robot que consta de un eje Y giratorio que se extiende desde una viga horizontal sostenida por una columna de elevación vertical del eje Z. Esto hace que el brazo del robot sea libre para atravesar (moverse a lo largo del eje X) y elevarse (a lo largo del eje Y), lo que permite alcanzar sobre y alrededor de piezas de trabajo que una pista a nivel del piso no podría alcanzar. La mayoría de las vigas transversales en voladizo tienen 3,7 metros de ancho y la columna elevadora puede levantar hasta 2,2 metros de soldadura.

Esta configuración funciona bien en piezas de trabajo con diferentes secciones transversales. Puede colocar el robot a varias alturas a lo largo de las uniones soldadas de vigas en forma de H, columnas de caja y conjuntos de soportes sin reposicionar la pieza de trabajo. Una desventaja: las estructuras en voladizo se desvían más bajo carga en comparación con las orugas rígidas montadas en el suelo, por lo que el brazo del robot se compensa mediante el seguimiento de las costuras.

Pórtico: Cobertura completa del puente 3D

el robot de soldadura de pórtico envuelve al robot en una armadura de puente elevado de múltiples rieles, dos puentes paralelos con una viga transversal entre ellos. Un portal que atraviesa el robot atraviesa los ejes X, Y y Z, formando un espacio de trabajo tridimensional completo debajo del pórtico.

Diseñados para las piezas de trabajo más grandes, los sistemas de pórtico tienen rieles de 30 metros. Los anchos de puente son de 6 metros o más. Las formaciones de robots D montan dos robots de soldadura en un solo pórtico, lo que permite soldar simultáneamente en ambos lados de las piezas de trabajo, lo que reduce en gran medida los efectos de la distorsión térmica sobre las piezas pesadas de la estructura del puente y las placas pesadas.

La prueba de campo muestra a configuración de doble cabezal de unidades de soldadura duales con rieles pórtico, que se utiliza en la fabricación de vigas de puentes de estructura grande y pesada, ahorra hasta 15 horas de operaciones.

Gama de Soldadura y Cobertura del Espacio de Trabajo

Envoltura de soldadura eficaz «el volumen total que puede alcanzar el brazo robótico « es donde más difieren los tres tipos.

Riel de tierra: Alcance dominante en longitud

Las estaciones de ferrocarril terrestres son más eficientes en costuras de soldadura largas y repetitivas a través de piezas de trabajo orientadas paralelas a la vía. Un carril de 12 m de largo que se extiende desde un brazo robótico con un alcance de aproximadamente 2010 mm ofrece una envolvente de trabajo del orden de 12 m x 2 m x 2 m. Solda desde el lado izquierdo o derecho de la vía, por lo que es adecuado para piezas de trabajo simétricas como vigas en H donde ambas soldaduras se pueden realizar girando una pieza de trabajo alrededor de un posicionador.

El ancho es la limitación. El robot no puede abarcar conjuntos anchos ya que la vía discurre paralela al piso de trabajo horizontal. Las columnas de caja más anchas que la distancia de desplazamiento horizontal del brazo del robot deben reposicionarse a mano o realizarse en otro tipo de estación.

Las tiendas que trabajan principalmente con vigas en H estándar y vigas secundarias de menos de 12 mt encuentran a robot de soldadura tipo carril terrestre capaz de producir 80-90% de su volumen de trabajo diario.

Voladizo: Flexibilidad de ancho y alto

Los robots de soldadura en voladizo resuelven el problema del ancho. Una viga del eje Y empuja el alcance del robot hacia los lados, mientras que la columna elevadora del eje Z adapta la elevación de la soldadura según demanda. Una estación de trabajo en voladizo promedio puede apuntar a piezas de trabajo de hasta 3,7 metros de ancho por 2,2 metros de alto «incluidas vigas de techo, soportes, vigas superiores y conjuntos estructurales más grandes fuera del alcance de las estaciones de tren terrestres.

Esta flexibilidad, por supuesto, da como resultado menos rigidez. Una viga en voladizo es un brazo de palanca, por lo que cuanto más larga sea la extensión, más deflexión en la punta de la herramienta. Aunque la arquitectura en voladizo contemporánea puede ofrecer soporte de seguimiento de costuras láser (sensores inteligentes de escaneo de líneas CP350V, por ejemplo), los fabricantes que trabajan en costuras soldadas de tolerancia estrecha deben tener en cuenta el tiempo agregado al programa de trabajo de calibración.

Pórtico: Cobertura de sobre completo para soldaduras grandes

los sistemas de pórtico ofrecen la envolvente de soldadura más amplia de cualquier disposición. Con hasta 30 metros de riel y 6 metros de ancho de puente, el espacio de trabajo elevado admite soldaduras amplias a las que es imposible llegar desde el riel del suelo o la estación voladiza -vigas nervadas en forma de U, vigas de puente de 4 metros de alto y 120 metros de largo, paneles de tapa de escotilla y pesadas placas de acero.

Con el puente elevado, las obstrucciones a nivel del suelo ya no existen: cargar y descargar componentes es fácil. Las grúas pórtico pueden elevar piezas a la posición de soldadura en lo alto, acelerando la producción de gran volumen de grandes conjuntos.

Calidad de soldadura y precisión de posicionamiento

Los tres tienen en común un robot de soldadura de 6 ejes, procedente de proveedores estándar de la industria como FANUC, Yaskawa o ABB. Un robot estándar de la industria tiene un ISO 9283 precisión de 0,05 mm. Cualquier diferencia en la precisión de la soldadura entre el riel de tierra, el voladizo y el pórtico proviene de los ejes externos que sostienen el robot.

Las disposiciones de rieles de tierra son estructuralmente las más rígidas. El robot está cerca de su base, en una vía elevada que descansa sobre un marco fijo montado en el piso. Las vibraciones durante el recorrido a alta velocidad son mínimas. Cuando se utiliza un voladizo para un filete o junta a tope en una viga en H, esta estabilidad mecánica se correlaciona directamente con soldaduras estables en la punta de la herramienta, lo que reduce el retrabajo.

Las disposiciones en voladizo contribuyen a la desviación del hundimiento del haz hacia la mezcla. Cuanto más larga es la extensión del voladizo desde la columna de elevación, más se flexiona la punta del haz debido a la carga. Los fabricantes se ajustan con perfiles de haz más pesados y rígidos y seguimiento de la costura láser. La física diferida del voladizo significa que el posicionamiento requiere un ligero equilibrio, una reducción mínima en la precisión en la extensión total. Para la mayoría de los marcos de acero para soldadura, donde las tolerancias de 1 mm son buenas, no importa.

los sistemas de pórtico son generalmente los más rígidos de los tres. Un puente de doble riel distribuye la carga uniformemente entre dos ejes, lo que reduce los problemas de deflexión que paralizan los voladizos. Para tareas de soldadura que exigen tolerancias estrictas en piezas de trabajo anchas, como juntas de brida a red en vigas de puente, el borde mecánico del pórtico es tangible. Los robots bidireccionales también ayudan. Esta disposición de doble robot contrarresta la tensión térmica en ambos lados de la junta, produciendo soldaduras más planas que requieren menos enderezamiento posterior.

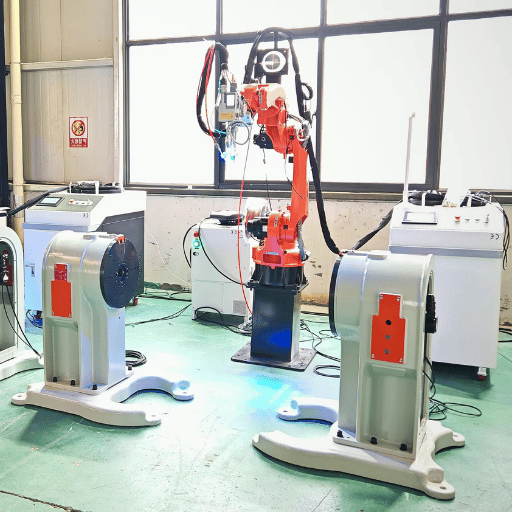

Costo, retorno de la inversión y propiedad total

La consideración de los costos suele ser el factor final. Cada robot de soldadura vendido a un nuevo cliente tiene un nivel de costo diferente (no sólo para la compra, sino también para la configuración, el uso y las operaciones continuas). Comparar el tiempo de inversión significa comprender el verdadero impacto financiero de cada uno.

Las estaciones de tren terrestre ofrecen el gasto de capital más bajo porque solo requieren una superficie de piso nivelada y un riel lineal. Sin puentes grúa, sin salas de cimientos, sin puntos de techo elevados, sin brazos flexibles adicionales. Para un taller que planifica su primera línea de robots de soldadura automatizados, la simplicidad habla de una implementación corta y un retorno de la inversión temprano.

los robots voladizos tienen un precio más alto debido a la columna de elevación suplementaria, la regulación de la viga y los servoaccionamientos que los orquestan. Requieren una base y un conjunto ampliado de conexiones eléctricas. A cambio, obtienes una mayor versatilidad (la capacidad de soldar piezas de trabajo más altas y anchas sin posicionamiento manual).

los sistemas de pórtico son los más costosos. El establecimiento de cimientos de doble riel, acceso a puentes grúa para el montaje, altura adecuada del techo y los marcos estructurales necesarios para el puente en sí pueden aumentar el precio general del robot entre 20 y 301 TPM. Los fabricantes que pierden de vista sus presupuestos de instalación encuentran que los plazos reales de retorno de la inversión se alargan como se esperaba.

La economía laboral es consistente en todas las configuraciones. Los soldadores portátiles tienen una efectividad de arco de 10-30%, el porcentaje de sus cambios en el tiempo de soldadura, pero las estaciones robóticas alcanzan 50-90%. Esa ganancia de rendimiento de 3 a 5, combinada con menos retrabajo y menos consumibles, representa el retorno de la inversión de 12 a 24 meses que han experimentado la mayoría de los talleres. Asimismo, las ventajas de la automatización para la seguridad de los trabajadores proporcionan un gran valor en los efectos de Soldadura manual compatible con OSHA (uso prolongado de extracción de humos, llamaradas de arco y movimientos repetitivos).

“La mayoría de nuestros clientes recuperan su robot de soldadura de rieles terrestres, lo que les lleva entre 12 y 18 meses. El volumen de trabajo suele ser el factor decisivo: los talleres que trabajan horas extras obtienen ganancias antes porque el robot trabaja con dos equipos en lugar de uno”

« Equipo de ingeniería de Zhouxiang, basado en más de 30 años y más de 200 cartera de patentes en automatización de soldadura

Las mejores aplicaciones para cada tipo de robot de soldadura

Identificar la combinación correcta de robots KOZONOHING para alinearse con la mejor pieza de trabajo es un aspecto crítico para formar o perder productividad en un taller de fabricación. Aquí hay datos reales del campo y el flujo de producción real para arrojar algo de luz sobre cada programa.

Robot de soldadura de rieles terrestres: producción estándar de estructuras de acero

• Vigas primarias y secundarias de haz H (la salida más común para los fabricantes de acero)
• Columnas estándar de menos de 12 metros
• Equipos de vigas de plataforma y estructuras de estanterías
• Soldaduras de filetes repetitivas en piezas de trabajo largas y uniformes
• Líneas que generan entre 160 y 220 metros de soldadura por día por estación

Los sitios de ferrocarriles terrestres tienden a ser la columna vertebral de los fabricantes de acero. Acogen al mayor número de robots más uniformes al precio para que cada soldadura cuente. Cuando la mayoría de los trabajos del taller involucran vigas en H estándar, instalación robótica dedicada en carril terrestre produce el mejor retorno de la inversión.

Robot de soldadura voladizo: estructuras mixtas y medianas

• Vigas de techo y vigas de puentes grúa
• Soportes, placas de nodos y conjuntos de conexión
• Vigas en H más anchas y secciones de caja ensambladas (hasta 3,7 m de ancho)
• Encofrado de estructuras de acero y componentes de construcción modulares
• Tiendas que trabajan en una amplia gama de tamaños de segmentos de semana a semana

Los robots de soldadura en voladizo proporcionan la flexibilidad ausente en las estaciones de tren terrestres. Su viga del eje Y y su columna del eje Z permiten al robot acceder a cualquier posición que una vía a nivel de la planta baja no pueda. Los talleres con stock heterogéneo de piezas de acero estructural en los que ningún stock comprende la mayoría de las entradas se benefician enormemente de la flexibilidad del voladizo.

Robot de soldadura por pórtico: fabricación de gran resistencia y de gran tamaño

• Vigas de puente, vigas nervadas en forma de U y componentes de paso elevado de autopista
• Paneles de casco de barcos y conjuntos estructurales marinos
• Placas de acero pesadas y soldaduras anchas superiores a 4 metros
• Tanques transformadores y equipos del sector energético
• Soldadura de doble robot para control de distorsión térmica en juntas de sección gruesa

Los robots de soldadura de pórtico están diseñados específicamente para los trabajos de soldadura más grandes y pesados de la industria manufacturera. Cuando los tamaños de los componentes están más allá de los límites de la cobertura en voladizo “más amplia, pesada o más elaborada”, el pórtico sigue siendo la única opción para proporcionar una cobertura automatizada de sobre completo de múltiples pasos. Uso del AWS D1.1:2025 Código de soldadura estructural dicta requisitos de calidad para los tres; sin embargo, los sistemas de pórtico son los más típicos en trabajos marítimos y de puentes donde el cumplimiento de códigos en soldaduras de secciones pesadas de múltiples pasos es un requisito.

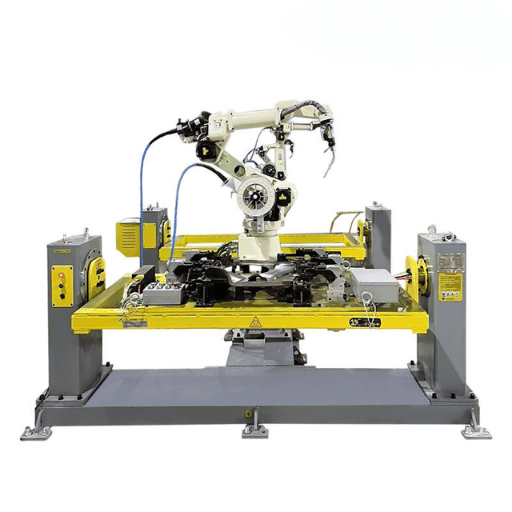

¿qué configuración de robot de soldadura debería elegir?

En lugar de especificaciones de robots, se debe prestar atención inicial a sus piezas de trabajo y requisitos de producción. Cuando notificamos a los talleres de fabricación sobre las inversiones propuestas en Kizokhing, aplicamos un análisis de decisiones de cuatro preguntas:

• ✔
  ¿cuáles son las dimensiones típicas más grandes de su pieza de trabajo? « Si la longitud supera los 6 m pero el ancho se mantiene por debajo de los 2 m → carril de tierra. Si el ancho supera los 2 m o la altura supera los 1,5 m → voladizo. Si ambos superan esos límites → pórtico.
• ✔
  ¿Cuál es su volumen de producción mensual? « Menos de 50 piezas/mes con perfiles estándar → el carril de tierra ofrece un rendimiento adecuado. Más de 100 piezas/mes o perfiles mixtos → la versatilidad del voladizo vale la pena. Trabajos pesados de placas o puentes a cualquier volumen → pórtico.
• ✔
  ¿cuál es su espacio disponible y la altura del techo? «El riel de tierra necesita el menor espacio. Cantilever necesita un espacio moderado más espacio libre para la columna. El pórtico necesita la mayor superficie de piso y una altura de techo adecuada para dejar el puente libre por encima de su pieza de trabajo más alta.
• ✔
  ¿Cuál es su presupuesto total (incluida la instalación)? «El carril terrestre tiene el coste total más bajo. Si el presupuesto lo permite, un voladizo ofrece más flexibilidad por dólar. Los sistemas de pórtico requieren la mayor inversión pero manejan trabajos que nada más puede hacer.

Un pórtico es una rareza en los talleres que manipulan menos de 50 vigas en H al mes; una estación de tren terrestre puede ofrecer la misma operación de soldadura a un precio exponencialmente más bajo. Por el contrario, un patio de fabricación de puentes que insiste en apretar grandes vigas a través de una estación voladiza supera con creces el costo de la prima del pórtico al forzarlo a pasar manualmente.
