Estación de trabajo de soldadura robótica personalizada: guía de diseño y selección

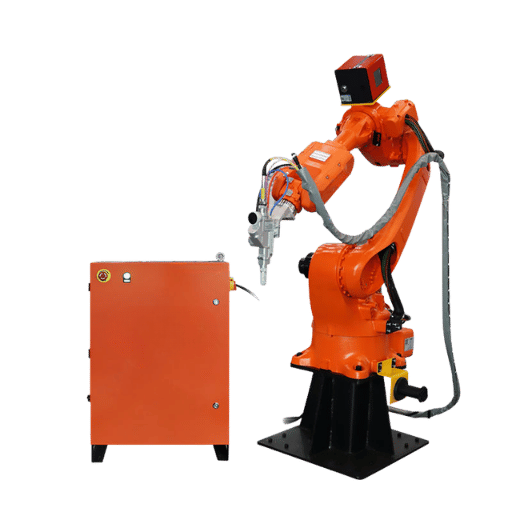

Cómo elegir y diseñar una estación de trabajo de soldadura robótica personalizada para su tienda

La industria mundial de la soldadura se encuentra en medio de una crisis estructural. Según el Sociedad Estadounidense de Soldadura (AWS), Estados Unidos enfrentará una escasez de 400.000 soldadores para 2025, y casi 30% de la fuerza laboral de soldadura actual se retirarán para entonces (AWS, 2013). Para los fabricantes que dirigen un taller de fabricación de acero, un astillero o una línea de ensamblaje de equipos pesados, esa escasez se traduce directamente en plazos de entrega incumplidos, mayores costos laborales y una calidad de soldadura inconsistente.

Una estación de trabajo de soldadura robótica personalizada de este tipo ofrece soluciones a los tres problemas. Pero a diferencia de una celda de soldadura robótica estándar disponible en el mercado, un sistema diseñado a medida se diseña en torno a una geometría de pieza precisa, un volumen de producción y un requisito de proceso de soldadura. A continuación, exploraremos qué factores intervienen en un sistema de soldadura robótica personalizado, cómo diseñar uno para su instalación, cómo terminan los costos y cuándo un robot colaborativo puede ser una alternativa más adecuada que una forma industrial tradicional.

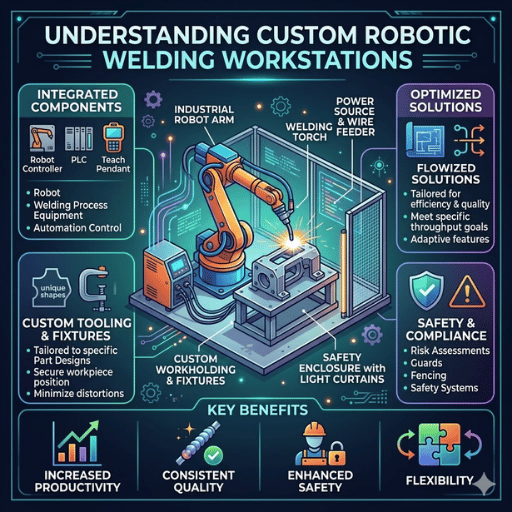

¿qué es una estación de trabajo de soldadura robótica personalizada?

Una estación de trabajo de soldadura robótica personalizada es una celda de soldadura automatizada diseñada específicamente en torno a las piezas, los objetivos de producción y las limitaciones de espacio de un fabricante específico. Cuando una celda prediseñada estándar incluye diseños prediseñados, un sistema personalizado comienza desde el mapa de su junta soldada y funciona a la inversa para especificar el brazo del robot, el posicionador, la fijación, el gabinete de seguridad y la arquitectura de control.

No hay dos casas de fabricación que ejecuten flujos de trabajo idénticos, y esa variación marca la diferencia. Una instalación que suelda vigas en H de 12 metros para la fabricación de acero estructural tiene requisitos diferentes a uno que utiliza soportes automotrices de lotes cortos. Los sistemas de soldadura robótica personalizados tienen en cuenta la variación de las dimensiones parciales, la complejidad de la ruta de soldadura, las preferencias de acceso del operador y la interfaz con los equipos ascendentes y descendentes.

Fuente: Informe Mundial de Robótica IFR 2025

El Federación Internacional de Robótica (IFR) Informes de que el número de instalaciones mundiales de robots industriales superó las 542.000 unidades en 2024 ongol duplicó con creces la cuenta en un lapso de 10 años. A la automatización de la soldadura se le atribuye una gran parte de esta expansión, impulsada por la insaciable escasez de mano de obra de los soldadores y la necesidad de una producción de soldadura constante a velocidades más altas. Los fabricantes de fabricación de metales y construcción naval han comenzado a recurrir a soluciones de soldadura robótica personalizadas como una forma de llenar el vacío en el inventario de pedidos que está creando la reducción de mano de obra.

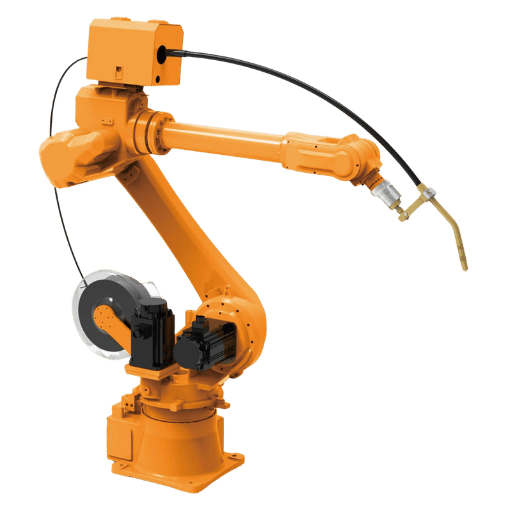

Componentes principales dentro de una celda de soldadura robótica

Todas las células de soldadura robóticas, ya sean estándar o personalizadas, comparten los mismos subsistemas fundamentales. Es necesario desarrollar una comprensión de estos componentes básicos para articular un sistema que se adapte a sus aplicaciones de soldadura y sus respectivos objetivos de rendimiento.

Específicamente, cada uno de los subsistemas se puede elegir, configurar y dimensionar utilizando los datos de su pieza dentro de una disposición de sistema personalizada. Por ejemplo, a estación de trabajo de soldadura robótica de una sola estación la aplicación de soldadura para soportes de acero al carbono podría especificar un robot de carga útil de 12 kg combinado con un posicionador de cabezal de un solo eje. Por el contrario, una celda de múltiples estaciones dedicada a la soldadura por viga en H de acero estructural podría requerir un riel de tierra, posicionadores duales con una capacidad de más de 5000 kg y seguimiento de costuras láser para gestionar las diferencias dimensionales de pieza a pieza.

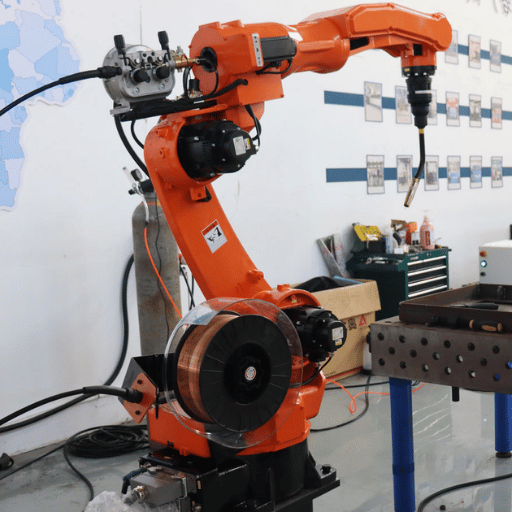

Estaciones de trabajo de soldadura robótica personalizadas versus estándar

La mayoría de los talleres no necesitan requerir una celda diseñada completamente a medida. Los sistemas de soldadura automatizados prediseñados (estándar), a veces denominados soluciones de soldadura robótica llave en mano, se envían con módulos de robot, posicionador, gabinete y fuente de energía preconfigurados. Son eficaces para muchos trabajos de soldadura en piezas en los rangos típicos de tamaño y peso.

Si sus necesidades de producción son sólo ligeramente diferentes a las de las soluciones de soldadura disponibles en el mercado, su elección es más fácil.

Si el taller opera varias familias de piezas, de modo que hoy todos ejecutarán columnas estructurales y el próximo mes y todos los recipientes a presión. entonces la flexibilidad y escalabilidad de un pedido. El sistema robótico personalizado se amortizará ahorrando el retrabajo y el tiempo de inactividad asociados al forzar piezas anormales a través de una celda estándar.

Cómo diseñar una estación de trabajo de soldadura robótica para su línea de producción

Crear una celda de soldadura robótica es una tarea de ingeniería, no una compra por catálogo. Desde sus piezas hasta un sistema verificado y hasta la producción. Este es el flujo de trabajo que nuestro equipo de ingeniería trabaja en cada proyecto de automatización de soldadura personalizado.

1. Auditoría de juntas soldadas, recopilación de modelos 3D o dibujos de todas las piezas objetivo. Mapee todas y cada una de las juntas soldadas: tipo, tamaño, posición y ángulo de acceso. El mapa de juntas calcula el alcance del robot, la orientación del soplete y los requisitos del posicionador.
2. Haga coincidir cada unión con el proceso de soldadura por arco derecho. MIG (GMAW) maneja soldaduras estructurales de alta deposición. TIG (GTAW) proporciona la delicadeza para conectar limpiamente acero inoxidable de calibre delgado y aluminio. El arco sumergido proporciona todo en costuras longitudinales largas de placa pesada de 3/8«-1-1/2«. El proceso de soldadura especifica la fuente de alimentación, la alimentación de cables, el gas de protección y las especificaciones de extracción de humos.
3. Diseño y simulación de celdas -Crea una copia digital 3D de la celda en un software de programación fuera de línea (herramientas, Tekla, SolidWorks). Ejecute una simulación de todas las rutas de soldadura para garantizar que la envolvente de trabajo del robot no golpee las zonas de alcance, colisión y singularidad. Esto nos brinda una última oportunidad de encontrar errores de configuración antes de cortar el acero.
4. Diseñar el método de carga de piezas, sujeción, rotación a través de estaciones de soldadura y descarga de piezas. El diseño de estación dual (mientras un lado es soldadura, el operador carga el otro lado) proporciona el máximo tiempo de arco activado y minimiza los ciclos de inactividad.
5. Seguridad y cumplimiento-check su diseño cumple con ISO 10218-1:2025 (seguridad de robots) y requisitos a nivel de instalación por Directrices de robótica de OSHA«cubre seguridad (cortinas de luz, portones entrelazados), circuitos de parada de emergencia, registros de evaluación de riesgos, planes de formación de operadores, etc...

Todos los resultados (mapas conjuntos, hojas de datos de procesos, informes de simulación, evaluaciones de seguridad, etc.) fluyen hacia la especificación de construcción. El factor que más contribuye a la reelaboración durante la instalación es la ausencia de un paso de simulación. Los talleres que realizan 2 o 3 semanas de ingeniería inicial eliminan costosos retrasos de 2 a 3 meses en la producción debido a conflictos de alcance o accesorios descubiertos una vez que la celda está interna.

Costo de las células de soldadura robótica: inversión y desglose del retorno de la inversión

El costo de una gama de soldadura robótica personalizada es ampliamente complejo con la complejidad del robot, pero los puntos de datos reales del taller, si no las cotizaciones exactas, proporcionan presupuestos viables. Aquí es donde está la inversión: por tipo de sistema:

Sin embargo, más allá del desembolso de capital inicial, planifique costos de mantenimiento anuales de $2.000-$5.000 (consumibles, actualizaciones de antorchas, actualizaciones de software) y cambios en la calibración final del sistema de seguimiento de costuras.

Costos ocultos que la mayoría de los compradores pasan por alto

Una conversación típica sobre una nueva celda de soldadura robótica puede centrarse rápidamente únicamente en el hardware mismo; Sin embargo, varios costos de artículos de línea a menudo hacen tropezar a nuevos clientes:

• ✔
  Preparación del piso «Las bases de robots requieren bases niveladas y amortiguadas por vibración. La modernización de un taller existente puede ejecutar $5.000-$15.000.
• ✔
  Formación de operadores « Presupuesto de 40 a 80 horas de capacitación por operador para enseñar operación de colgantes, solución de problemas básicos y mantenimiento de antorchas.
• ✔
  Herramientas de accesorios: cada nueva familia de piezas requerirá un juego de accesorios dedicado ($3.000-$20.000 por juego dependiendo de la complejidad).
• ✔
  Las actualizaciones de ventilación-extracción de humos en celdas de soldadura robóticas cerradas pueden agregar $10,000-$30,000 dependiendo del volumen de la celda y el código local: requisitos de ventilación.

Sin embargo, incluso teniendo en cuenta esos costos, el retorno de la inversión es convincente; el Informes AWS que los costos promedio de carga completa de un soldador manual superan los $57.000 por año. Un sistema de soldadura robótico que opera en dos turnos agrega la producción de 2 a 4 soldadores manuales con una calidad de soldadura mucho mayor, mucho menos retrabajo, mucho menos desperdicio de consumibles y cada turno tiene una productividad predecible.

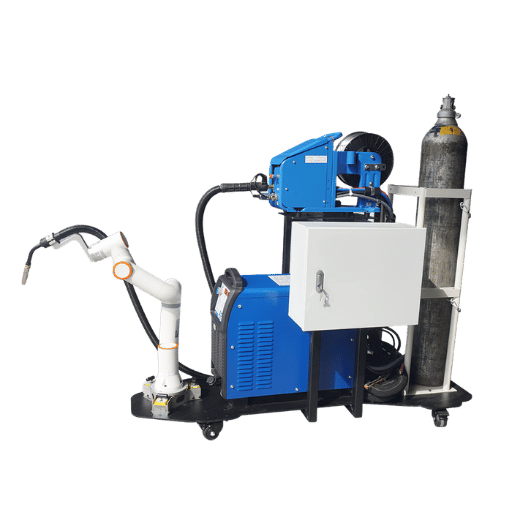

Celdas de soldadura Cobot frente a estaciones de trabajo robóticas industriales

Recientemente se ha prestado mucha atención a los nuevos robots de soldadura colaborativos (cobots) en la industria de la robótica, especialmente si los talleres más pequeños son nuevos en la automatización de la soldadura y deberían considerar el cobot de soldadura. Pero decidir entre una celda de soldadura de cobot y una celda de soldadura robótica industrial completa debería depender de mucho más que el precio.

Por lo tanto, una tienda de alta mezcla y gran volumen puede encontrar un enfoque híbrido: celdas de soldadura cobot para creación de prototipos y piezas de bajo volumen, junto con celdas de soldadura de alta velocidad con sistema de soldadura robótico dedicado. Tomar decisiones deliberadas sobre dónde automatizar le deja flexibilidad y eficiencia.
