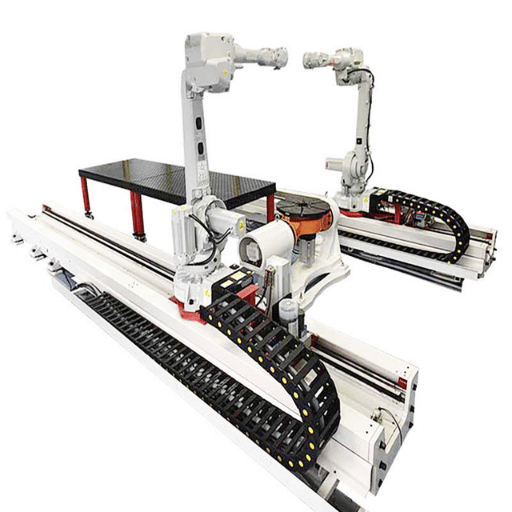

Estación de robots de soldadura de rieles terrestres: cómo funciona, cuánto cuesta y cómo elegir una

Cuando un taller de acero suelda vigas en H de 12 metros de largo o columnas de caja que pesan varias toneladas, un robot de posición fija simplemente no puede alcanzar toda la longitud de la junta. Ese es el dilema que aborda una estación robótica de soldadura de rieles terrestres. Según se define, una estación robótica de soldadura de rieles terrestres es un sistema de soldadura robótico que sostiene un robot de soldadura industrial de 6 ejes en una vía lineal montada en el piso (riel de tierra), lo que permite que el brazo del robot se mueva a lo largo de la vía para soldar piezas de trabajo de estructura de acero largas o de gran tamaño que van más allá de los límites de un robot de posición fija.

Las solicitudes de herramientas para este tipo de automatización no están disminuyendo. Según el Informe Mundial de Robótica IFR 2025, 542.000 robots industriales se instalaron en todo el mundo en 2024 'el doble del número que se instaló hace una década ' y 21% de esas unidades se utilizaron para aplicaciones de soldadura y soldadura. Este artículo desglosa cada componente, recorre el proceso de soldadura uno por uno, compara las estaciones de tren terrestres con otras opciones de diseño y le proporciona datos de costos reales para que pueda tomar una decisión de compra segura.

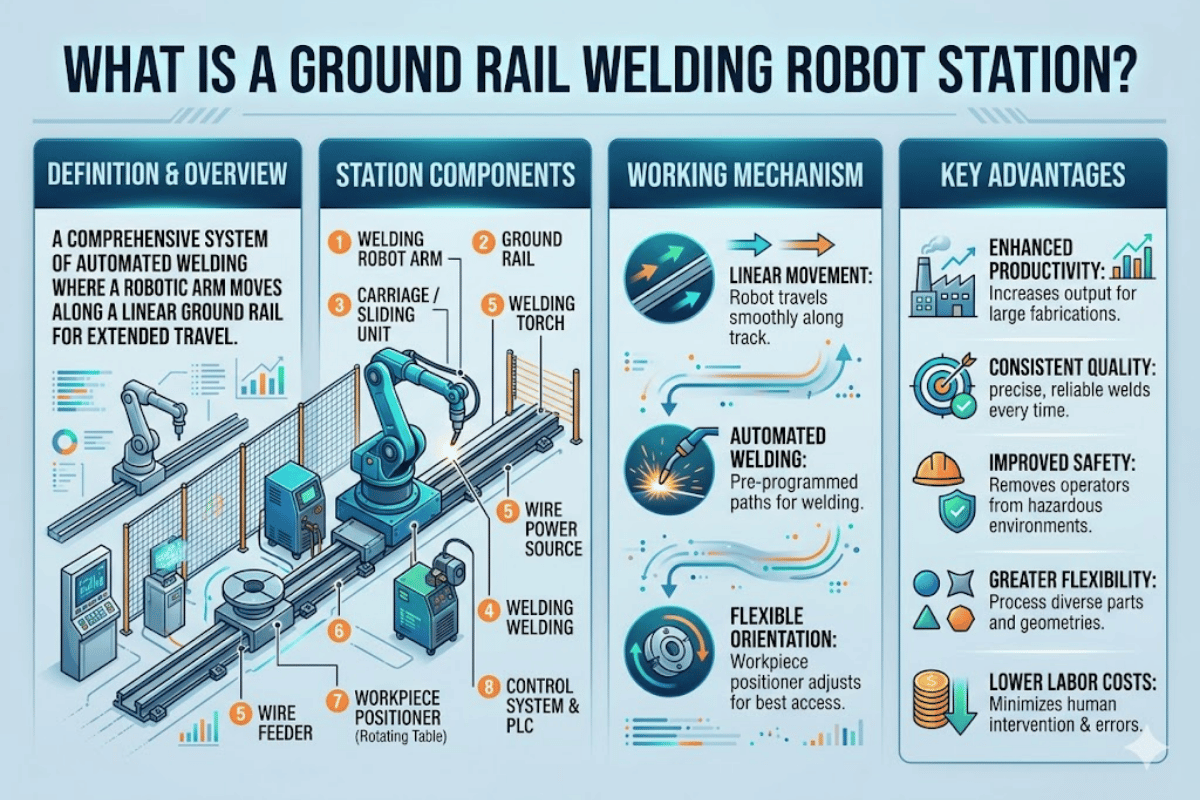

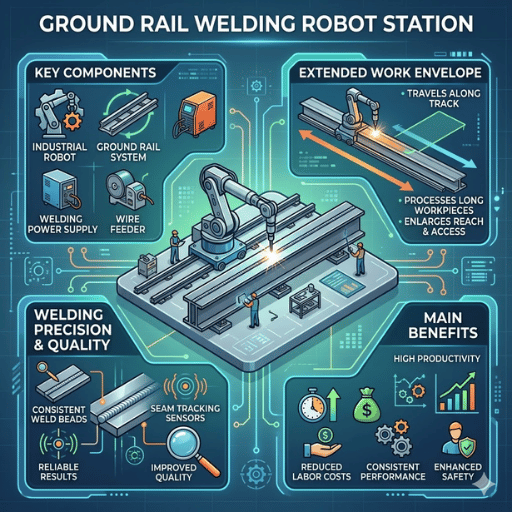

¿qué es una estación de robots de soldadura de rieles terrestres?

Un carril terrestre robot soldador la estación es un sistema de soldadura robótico en el que un robot de soldadura de 6 ejes viaja sobre una vía lineal mecanizada con precisión montada en el piso. Su riel extiende el rango de operación del robot desde una celda de radio fijo hasta una trayectoria lineal de 6 metros, 12 metros o más, lo que permite al robot soldar miembros largos de estructura de acero en una sola configuración sin mover la pieza de trabajo.

En comparación con los sistemas de pórtico elevado que requieren una importante estructura de acero sobre la envolvente de trabajo, un robot de soldadura de rieles de tierra mantiene un perfil bajo. Durante la soldadura, el robot recorre el eje del riel (a menudo llamado séptimo eje externo), haciendo coincidir su velocidad de desplazamiento con los seis ejes de unión, de modo que el soplete de soldadura permanece orientado en un ángulo constante y una distancia de separación con respecto a la costura de soldadura. Este movimiento sincronizado explica por qué una verdadera estación de trabajo de riel de tierra es diferente de un robot colocado en un carro.

Zhouxiang ha construido equipos de automatización de soldadura durante más de tres décadas y hemos observado que las estaciones de tren terrestre se convierten en el diseño estándar para los talleres de estructuras de acero que procesan a miembros de larga duración. Vea nuestra selección actual en el estación robótica de soldadura de rieles terrestres página del producto.

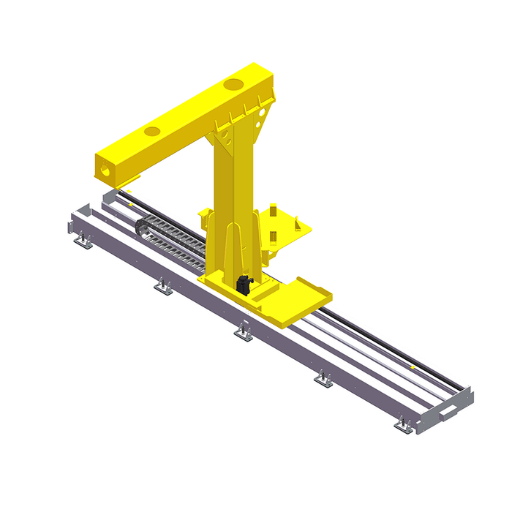

Componentes principales de una estación de trabajo de soldadura de rieles terrestres

Una estación de trabajo de soldadura de rieles terrestres no es una sola máquina, es una celda integrada compuesta por ocho subsistemas que deben funcionar en armonía. Obtener perspectiva sobre cada módulo le ayuda a evaluar propuestas de proveedores, yuxtaponer cotizaciones e identificar costos ocultos durante la instalación. Aquí hay una ruptura de cada conjunto principal, lo que hace y los criterios críticos.

Todos estos elementos entran en la calidad de soldadura final. Un robot preciso no vale nada si la alimentación eléctrica produce un arco inestable y la mejor máquina de soldar del mundo no puede eliminar la reacción del riel. Por eso, la integración llave en mano, en la que un solo proveedor gestiona toda la celda, frecuentemente da como resultado un mejor rendimiento que obtener componentes individuales de cinco proveedores distintos. Puedes examinar Modelos de robots de soldadura de rieles terrestres de Zhouxiang para ver cómo se integran todos estos elementos en una estación de trabajo terminada.

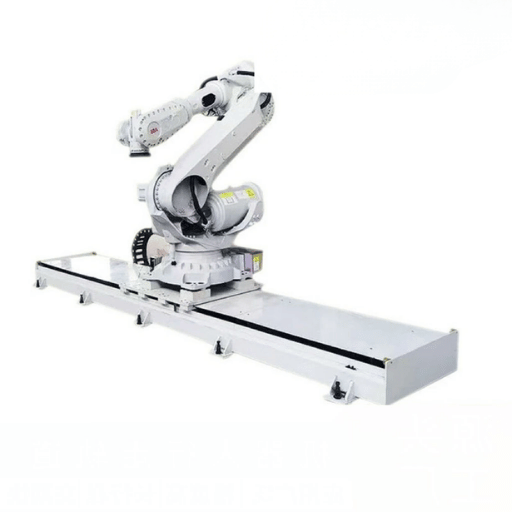

¿cómo funciona una estación de robot de soldadura de rieles terrestres?

Cada producción realizada en una estación de tren terrestre avanza a través de un ciclo de cinco pasos realizado en un bucle continuo. Una vez finalizada la programación, el ciclo de ocho pasos se puede ejecutar completamente en piloto automático. Aquí hay un resumen detallado del proceso.

1. Colocación de la pieza de trabajo - el operador o la grúa coloca la pieza de trabajo de estructura de acero sobre los accesorios montados en rieles. Los imanes y abrazaderas aseguran la pieza de trabajo. Cuando se confirma su posición, el operador abandona el recinto.
2. Programación - el ingeniero desarrolla el programa de piezas sin utilizar el colgante de enseñanza basado en una importación de Tekla. El modelo Tekla3D de la pieza se lleva directamente al entorno fuera de línea del robot y las rutas de soldadura se generan automáticamente utilizando datos de tecnología de gemelos digitales. Este proceso reemplaza la configuración del trabajo del colgante de enseñanza que requiere mucho tiempo. Cuando es necesario repetir el proceso, el operador guarda una copia de los datos del trabajo para recuperarlos.
3. rendimiento de la ruta de soldadura - - el robot entra en soldadura y recorre el riel del suelo según las indicaciones. El sensor de seguimiento de la costura láser escanea delante del soplete de soldadura y modifica la posición de la soldadura en tiempo real 'ajustando la distorsión térmica, la diferencia en el ajuste y las irregularidades de la soldadura por adherencia. Mientras tanto, el sistema de control ajusta la velocidad del riel, los ángulos de las juntas del robot, el voltaje de soldadura, la velocidad de alimentación del cable y el flujo de gas de protección simultáneamente.
4. Mantenimiento de armas ong entre ciclos, el robot se traslada a la estación de limpieza de armas. Durante este mantenimiento automático, se escarian la boquilla, se dispensa agente antisalpicaduras y el cable se corta hasta obtener una extensión predeterminada. Esta práctica optimiza la vida útil de la punta de contacto y suaviza la estabilidad del arco de soldadura.
5. Inspección y recopilación de datos 'una vez que se completa la soldadura, todo el programa registra todos los parámetros del proceso 'amperaje, voltaje, alimentación de cables, velocidad de desplazamiento y ajuste fino de seguimiento de costuras ' a una base de datos de SQL Server que se puede monitorear de forma remota. Algunos sistemas agregan cámaras de visión y sensores ultrasónicos para mostrar métricas determinadas de calidad de piezas en tiempo real. Después del registro, la pieza de trabajo se descarga para prepararse para el siguiente ciclo.

Estudios publicados en Fronteras en Ingeniería Mecánica (2024) demostrar que la implementación de la tecnología de gemelos digitales en celdas de soldadura robóticas reduce la duración de la programación hasta 70% en comparación con el sistema de colgantes de enseñanza. En Zhouxiang Corporation, hemos convertido programas de taller internos de colgantes de enseñanza a programación fuera de línea basada en Tekla, reduciendo el tiempo de configuración para nuevos números de pieza de varias horas a menos de 30 minutos.

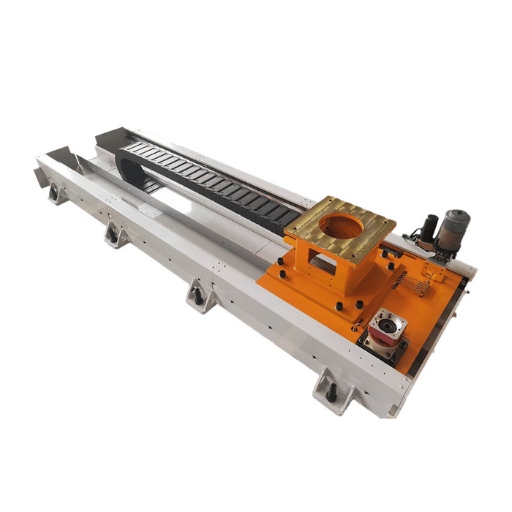

Industrias y Aplicaciones

al principio se crearon estaciones de robots de soldadura de rieles terrestres para soldar estructuras de acero. Su geometría larga y pesada los ha atraído naturalmente a muchas otras industrias más allá del acero estructural, desde la fabricación de embarcaciones hasta la fabricación de HVAC. Cualquier taller donde las uniones soldadas tengan varios metros de largo (un taller considerable) o donde muchos conjuntos se realicen a lo largo del mismo riel puede convertirse fácilmente en un usuario de robot de soldadura de rieles terrestres.

• fabricación de estructuras de acero: vigas en H, columnas de cajas, correas, cerchas y vigas de placas. Este sigue siendo el segmento de mercado más grande. Una única estación de ferrocarril terrestre puede soldar ambas bridas de una viga en H en un solo ciclo de paso, lo que reduce enormemente los tiempos de manipulación.
• Construcción naval: paneles de casco, secciones de cubierta, mamparos y subconjuntos. En cambio, los astilleros suelen utilizar rieles de longitud extendida (15-20 m) para soldar secciones largas de paneles planos antes de levantarlas dentro del casco.
• Construcción de puentes e infraestructura: las vigas de los puentes, las tapas de los pilares y los marcos transversales requieren filete de múltiples pasos y soldadura a tope en miembros que a menudo miden más de 10 metros. El uso de soldadura automatizada en un riel de tierra garantiza una penetración uniforme a lo largo de toda la junta.
• Equipos energéticos: tanques transformadores, segmentos de torres de transmisión y bases de anillos para turbinas eólicas. Estas piezas combinan placas pesadas con estrictos estándares de calidad de soldadura, justo donde la soldadura robótica sobresale sobre el trabajo manual.
• Equipo pesado y transporte: brazos de excavadora, brazos de grúa, bastidores de vagones y chasis de remolque. Como taller de alta mezcla, la fijación puede cambiar rápidamente de una familia de piezas a otra utilizando herramientas de cambio rápido en el riel.

La destrucción del mito: muchos gerentes de compras creen que una estación de tren terrestre sólo puede usarse económicamente en grandes fábricas que funcionan con grandes volúmenes. No podrían equivocarse más. Las tiendas pequeñas y medianas de gran mezcla y bajo volumen obtienen con creces el mayor beneficio dado a la fijación de rieles, ya que se pueden fijar muchos tipos diferentes de piezas en un solo ciclo. La pieza de trabajo de soldadura del robot se desplaza por la barandilla hacia la siguiente; Mientras tanto, el operador está cargando la estación para el siguiente ciclo. Esta configuración de doble estación mantiene la soldadura continua y reduce el tiempo de inactividad que mata el retorno de la inversión en una pequeña tienda.

Además, cabe señalar que las estadísticas IFR indican que en 2024 la electrónica superó a la automoción como la industria con mayor instalación de robots. El uso de la automatización ahora se está expandiendo a áreas industriales distintas a las plantas de ensamblaje de automóviles, donde es difícil encontrar una calidad de soldadura regular y mano de obra confiable.

Robot de soldadura de rieles terrestres frente a otras configuraciones

Una estación de tren terrestre es sólo una de las opciones para aumentar el alcance del robot de soldadura. Lo adecuado para usted depende de la geometría de su pieza, el espacio disponible, el presupuesto y la combinación de producción. A continuación se muestra una comparación de los 4 arreglos más comunes para ayudarle a comprender cómo le conviene cada tipo y cuáles son sus limitaciones.

Un robot de soldadura por pórtico monta el brazo en un marco XYZ elevado. Esto es mejor para conjuntos planos y extremadamente grandes (paneles de cubierta de barcos o carcasas de tanques de almacenamiento). Una estructura de pórtico cuesta de dos a tres veces el costo de una estación de tren terrestre y requiere una importante carga de acero en la parte superior de la celda de trabajo. Las celdas de soldadura de robot fijas son menos costosas para piezas que encajan bien en la envoltura de alcance del robot, pero no brindan ninguna extensión de alcance. Una disposición de posicionador más robot es muy adecuada para soldaduras de accionamiento lineal (tubos, bridas, recipientes a presión) o rotativas en combinación, pero no puede soportar demandas de recorrido lineal.

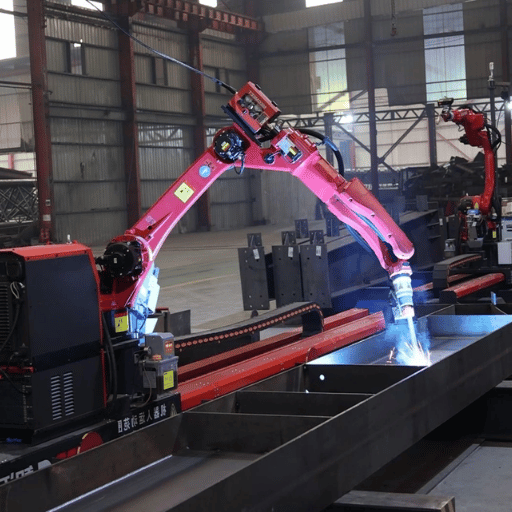

Costo y retorno de la inversión de una estación de robots de soldadura de rieles terrestres

El precio de una estación robótica completa de soldadura de rieles terrestres puede variar desde $80 000 hasta más de $200 000 dependiendo de la longitud de sus rieles, la carga útil del robot, los paquetes de sensores y la complejidad de la fijación personalizada. Aquí hay un desglose de costos a nivel de componente que se basa en las cotizaciones del proyecto 2024-2025, para que pueda ver dónde está asignado su presupuesto y dónde podría reducir las cosas.

Su robot de soldadura suele ser el mayor gasto, pero no descuide los costos de integración e instalación; incluyen montaje mecánico, conexión eléctrica, puesta en marcha de sistemas de seguridad, programación de familias de piezas iniciales y capacitación de operadores. Evitar la integración profesional para ahorrar dinero es una economía falsa; una base de riel desalineada o un sensor mal calibrado provocarán un retrabajo que hará que sus ahorros originales sean irrelevantes.

La mayoría de los fabricantes obtienen un retorno de la inversión en uno a tres años, impulsado por tres factores: ahorro de mano de obra (un solo robot reemplaza dos o tres soldadores manuales por turno), aumentos en el rendimiento (los robots mantienen el tiempo de arco encendido en más del 60 por ciento en lugar del 20-30 por ciento). por ciento para un soldador humano) y reducción de defectos (los parámetros de proceso consistentes conducen a menos reparaciones y desechos). Costos anuales típicos de mantenimiento, incluidas piezas de escariado de boquillas, reemplazos de puntas de contacto, lubricación de rieles y ejecuciones de calibración periódicas de $2000 a $5000.

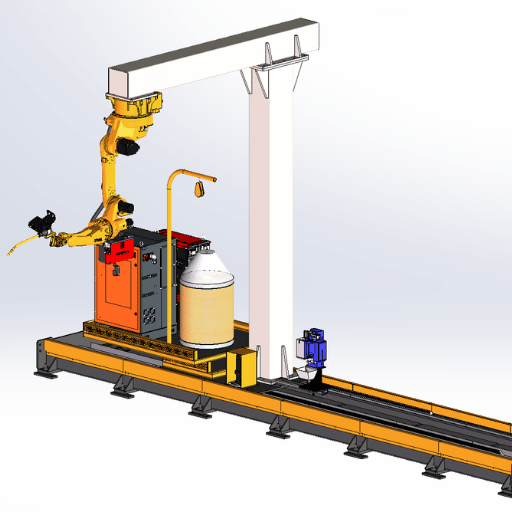

Cómo seleccionar el sistema de robot de soldadura de rieles de tierra adecuado

Para seleccionar un sistema, debe adaptar sus necesidades de producción a los límites técnicos de la estación. Sobredimensionar cuesta dinero; el tamaño insuficiente crea cuellos de botella en cuestión de meses. Utilice los criterios de cinco puntos para medir sus necesidades, de modo que la compra que realice se ajuste a la operación.

1. Identifique la longitud máxima de su pieza de trabajo. Este será el factor determinante para la longitud del riel. Permita el recorrido del robot y el espacio libre para los accesorios agregando al menos 1,5 metros a su pieza más larga.
2. Determine cuáles son sus tipos de soldadura más comunes. Las soldaduras de filete en vigas en H necesitarán diferentes ángulos de antorcha y patrones de tejido que se unen a las soldaduras en placas. Las soldaduras de múltiples pasos en miembros de estructura de acero gruesos requerirán fuentes de alimentación de ciclo de trabajo más altas y un control del proceso de soldadura más avanzado que las soldaduras de un solo paso en miembros delgados. Asegúrese de obtener un sistema capaz de ejecutar los tipos de juntas que necesita con más frecuencia.
3. Evalúe sus necesidades de programación. Si ejecuta menos de cinco números de pieza, un colgante de enseñanza estará bien. Si procesa docenas de geometrías únicas cada mes, busque herramientas de programación fuera de línea con capacidad de carga de Tekla o SolidWorks. La programación fuera de línea sin enseñanza reducirá los tiempos de configuración en tiendas de mezcla alta.
4. Diseñe la distribución del piso de su taller y las celdas de trabajo. Las estaciones de tren terrestres necesitan espacio para toda la longitud del riel, además de una zona de seguridad para cumplir con ANSI/RIA R15.06 y sus estándares locales. Coloque sus cimientos antes de comenzar a verter. Los sistemas de extracción de humos de soldadura y los puntos de acceso de puentes grúa también deben incluirse en sus planes.
5. Calcule su retorno de la inversión en función de su tasa de producción actual y su eficiencia laboral. Pídale a su proveedor que le brinde un tiempo de ciclo estimado para sus piezas más comunes. Aumente su rendimiento y reduzca sus costos de mano de obra durante tres años y compare este valor con su precio completo llave en mano, incluida la instalación y la capacitación. Si tarda más de tres años en alcanzar el punto de equilibrio, explore un sistema reducido. Un riel más corto o menos sensores pueden ahorrar suficiente capital para que su proyecto tenga sentido financiero.

Toda soldadura debe cumplir con los códigos pertinentes. Para acero estructural en los Estados Unidos eso puede significar AWS D1.1:2025 Código de soldadura estructural cumplimiento. Pídale a su proveedor que presente pruebas convincentes de que su sistema genera soldaduras que superan los requisitos de su código antes de comprar.

Visita el página del producto de la estación robótica de soldadura de rieles terrestres para descargar hojas de especificaciones y opciones de configuración.
