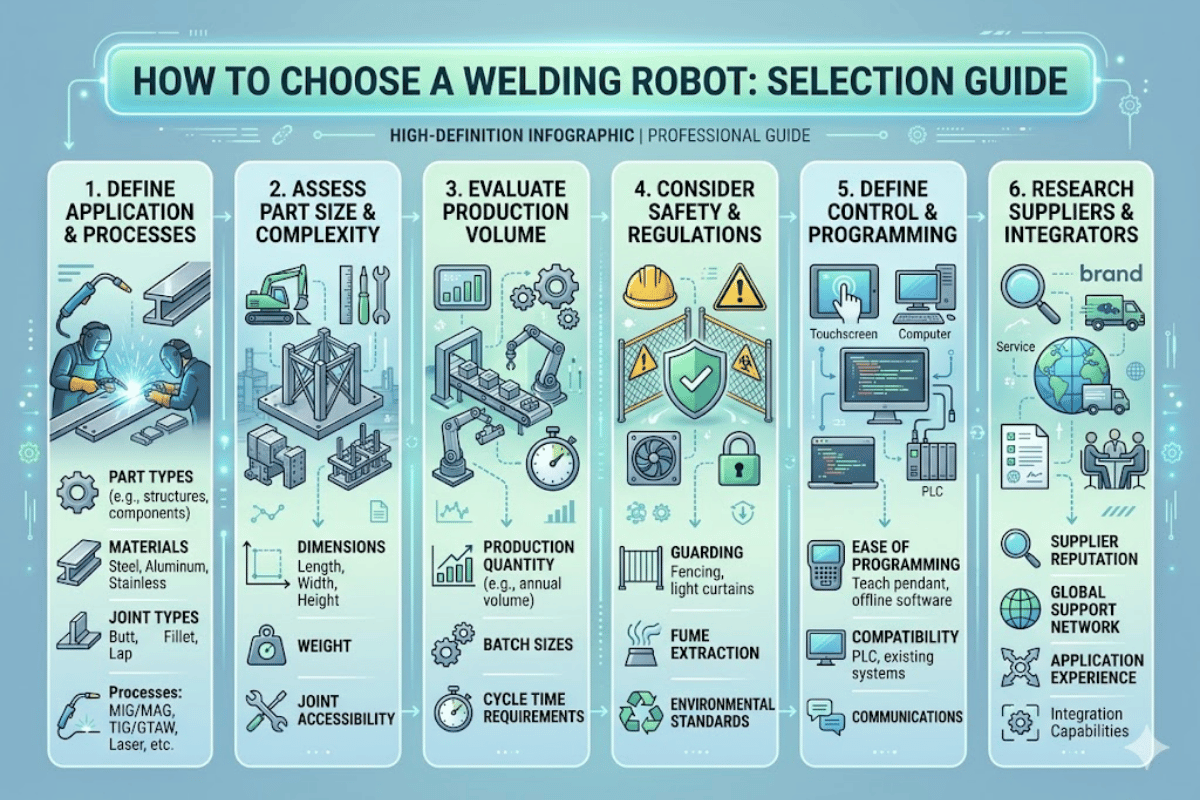

Cómo elegir un robot de soldadura: guía de selección

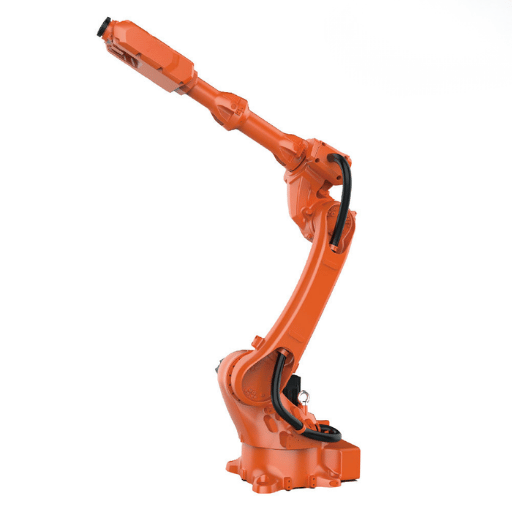

Elegir el sistema de soldadura robótica adecuado para su línea de producción

Seleccionar un robot de soldadura no es nada como solicitar un artículo de maquinaria de taller en una página de catálogo. Seleccionar el modelo equivocado coloca su planta en décadas de mediocridad o, en el mejor de los casos, en un costoso equipo inactivo para siempre porque era incapaz de soportar su verdadera geometría de unión. Con niveles de implementación de robots en todo el mundo que alcanzarán las 542.000 unidades en 2024 (según el Informe Mundial de Robótica IFR 2025), cada año más productores deciden más robots y se equivocan la primera vez.

Estas páginas lo llevan paso a paso a través de las docenas de decisiones que convierten a robot soldador en una recuperación de 18 meses o un dolor de cabeza de seis cifras. Selección de proceso de soldadura, compensaciones entre robot y cobot, cifras de costos difíciles y obstáculos en la primera compra.

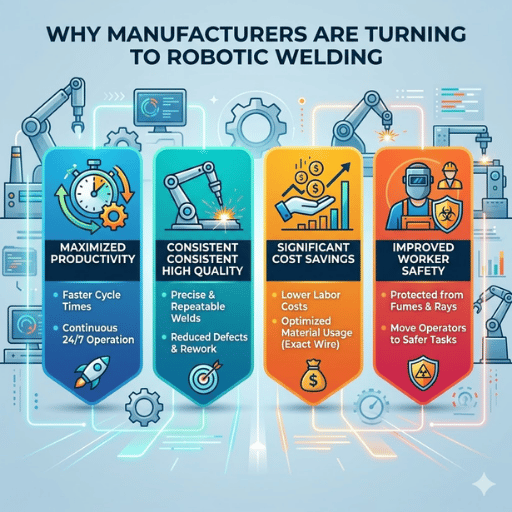

Por qué los fabricantes están recurriendo a la soldadura robótica

El revuelo tiene poco que ver con esta transición a la soldadura robótica. Son los números. Los soldadores expertos abandonan el negocio a un ritmo más rápido que el de los aprendices y la brecha no hace más que aumentar.

El Sociedad Estadounidense de Soldadura (AWS) se estima que habrá un déficit de 400.000 soldadores en el año 2025. El promedio actual de soldadores en los EE. UU. es 55 y alrededor del 30 por ciento de la fuerza laboral restante se acercará a la edad de jubilación para el año 2025. Por cada cinco personas capacitadas Hay dos entrando.

Además, se ha mantenido fuerte la demanda de conjuntos soldados en las áreas de mercado de construcción, energía y equipos pesados. Oficina de Estadísticas Laborales de EE. UU los proyectos necesitan cubrir 82.500 nuevos puestos de trabajo de soldadura anualmente hasta 2028 para mantener los niveles actuales de producción.

Además del trabajo, la seguridad también se ve afectada. OSHA señala que el proceso de soldadura provoca que los trabajadores queden expuestos a humos metálicos, radiación ultravioleta, quemaduras por calor y descargas eléctricas. La IARC ha clasificado los humos de soldadura como carcinógenos en el Grupo 1, mientras que los ciclos del proceso se trasladan a una función robótica, los operadores humanos ya no están expuestos a los peores humos.

En más de 30 años diseñando sistemas de automatización de soldadura, hemos observado que estas mismas presiones impulsan a fabricantes de todos los tamaños, desde talleres de acero estructural para 10 personas hasta astilleros en expansión, hacia su primera compra de robots. Esa economía ahora hace que la automatización sea la elección correcta, incluso en entornos de producción de volumen medio, es una prueba de que siempre fue la elección correcta.

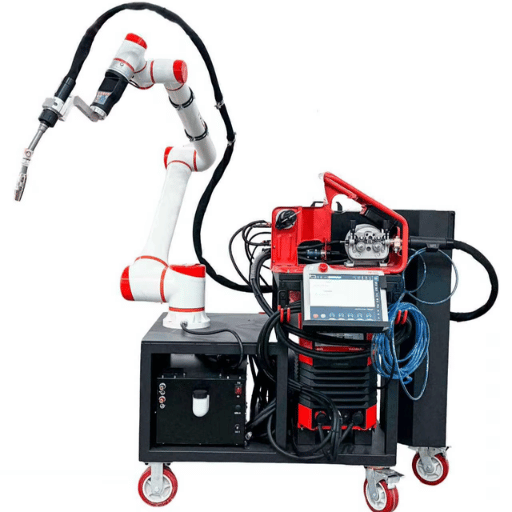

Tipos de procesos de soldadura robótica explicados

Antes de que pueda evaluar cualquier marca de robot o configuración de celda, el paso inicial es seleccionar qué proceso de soldadura se adapta adecuadamente a sus componentes. Dado que cada proceso procesa materiales, espesores y tipos de juntas variados, no todos los robots son compatibles con cada proceso listo para usar.

La soldadura MIG (soldadura por arco de gas metal) debería ser su caballo de batalla en aplicaciones de soldadura robótica. Maneja una amplia variedad de tareas de soldadura, desde soldaduras de filetes de acero estructural hasta fabricación de aluminio, tiene una alta tasa de deposición y utiliza consumibles estándar. Para la mayoría de los talleres de automatización por primera vez, un taller basado en MIG estación de robots de soldadura de rieles terrestres es la forma más rápida de lograr mejoras en la productividad.

La soldadura TIG da como resultado la mejor apariencia de cuentas y maneja bien los materiales delgados, pero el proceso de soldadura robótica es mucho más lento en comparación con MIG. La soldadura láser produce una tasa de deposición de cinco a diez veces más rápida que la TIG en material de calibre delgado a mediano, pero a un costo mucho mayor del equipo de soldadura.

Nuestra metodología de selección parte del tipo de unión y del tipo de material a soldar. Si está ensamblando vigas en H de acero al carbono de 6 mm o más gruesas, los robots de soldadura por arco MIG superarían a todos los demás en términos de costo por metro. Si, por otro lado, desea soldaduras estéticas sin salpicaduras para gabinetes de acero inoxidable, es posible que valga la pena el tiempo de ciclo más lento de TIG.

Factores clave a la hora de seleccionar un sistema de soldadura robótico

Una vez que descubra el proceso de soldadura que necesita, la siguiente decisión es seleccionar el sistema de soldadura robótico adecuado para sus instalaciones. No todas las configuraciones de celda, alcance de robot o plataforma de controlador tienen la misma efectividad en todos los entornos de producción. Estas son las consideraciones más importantes:

• ✔
  Tamaño de la pieza de trabajo y alcance del sobre «Mida la diagonal de su pieza más grande. El brazo robótico debe llegar a cada junta soldada sin reposicionarse. Los sistemas de rieles de tierra extienden el alcance para soldar grandes conjuntos estructurales.
• ✔
  Capacidad de carga útil « El soplete de soldadura, el alimentador de alambre y los sensores se suman. Un brazo robótico de 6 ejes con una carga útil de 12 kg cubre la mayoría de las configuraciones de soldadura por arco. Las pistolas de soldadura puntual a menudo requieren robots de carga útil de 80 a 200 kg.
• ✔
  Requisitos de posición de soldadura « Las soldaduras en posición plana son las más sencillas. Si sus piezas necesitan soldaduras verticales, aéreas o multiposición, asegúrese de que el robot pueda mantener los parámetros de soldadura adecuados en todas las posiciones.
• ✔
  Capacidad de seguimiento de costuras « El ajuste de piezas varía en entornos de producción reales. El seguimiento de costuras basado en láser o seguimiento de costuras a través de arco (TAST) corrige la trayectoria de la antorcha en tiempo real, evitando juntas perdidas y retrabajos en geometrías de soldadura complejas.
• ✔
  Método de programación « La programación tradicional con colgante de enseñanza funciona, pero es lenta para las tiendas de alta mezcla. La programación sin conexión y los sistemas sin enseñanza que importan modelos CAD 3D (de Tekla, SolidWorks o similares) reducen el tiempo de configuración de horas a minutos.
• ✔
  Objetivos de ciclo de trabajo y rendimiento « Defina cuántas piezas necesita por turno. Esto determina si una celda de una sola estación, una celda de dos estaciones o una línea de múltiples robots tiene el diseño correcto.
• ✔
  Apoyo a la integración y formación «Un robot de soldadura es tan bueno como el equipo que lo ejecuta. Evalúe si el proveedor proporciona instalación en el sitio, capacitación del operador y soporte técnico continuo para su sistemas de soldadura robótica para acero estructural aplicaciones.

Nuestra guía de evaluación en Zhouxiang considera siete factores: alcance, carga útil, repetibilidad (nuestros sistemas tienen 0,05 mm), compatibilidad del proceso de soldadura, técnica de programación, información de seguridad y soporte continuo de integración posventa. Cubrir todos estos factores primero evita los errores más costosos, especialmente en tiendas que se apresuran a comparar precios de etiqueta.

Robots de soldadura industriales versus cobots: que se adaptan a su operación

No todas las células de soldadura robóticas necesitan un robot industrial con manguera de piso detrás de una cerca protectora. Los robots de soldadura híbridos (cobots) han demostrado mucho valor en las tiendas que priorizan la flexibilidad sobre el rendimiento máximo, y conocer los lugares donde prospera cada categoría le evita construir en exceso o quedarse corto.

Hemos implementado ambas configuraciones en varios entornos de soldadura. Cuando un taller produce 500 o más conjuntos idénticos por semana, se ha demostrado que los robots de soldadura industriales superan, con ventajas de velocidad que crecen en cambios de gran volumen. Un brazo robótico de 6 ejes montado sobre un riel de tierra puede soldar un conjunto de viga en H de 6 metros en una fracción del tiempo que le toma a una estación de soldadura cobot hacer lo mismo.

La soldadura de cobot gana en entornos donde la variedad de trabajos es alta y los tamaños de los lotes son inferiores a 50. Coloque un cobot de soldadura en una mesa diferente, haga que un soldador lo reprograme y nunca haya codificado una línea, y póngalo en funcionamiento en una hora. Esa es una gran ventaja en las empresas de fabricación por contrato que funcionan entre una docena y cien números de piezas diferentes por semana.

Un detalle que muchos compradores olvidan considerar: el sistema cobot representa solo un tercio del gasto total. Incluya accesorios, la fuente de energía de soldadura, la extracción de humos y la mano de obra de instalación, luego una instalación de soldadura cobot con un precio de $50 000 solo para el brazo robótico se convierte en $150 000 instalada. Presupuesto para la cantidad total.

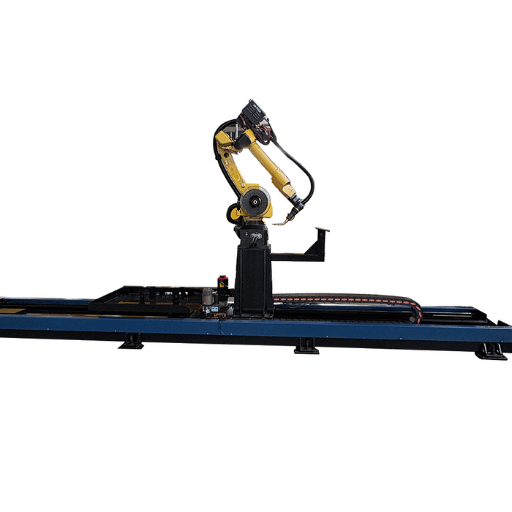

Costo del robot de soldadura y retorno de la inversión

Un robot de soldadura es una inversión de capital y el precio de compra es sólo una consideración. Cuando conoces el desglose del costo total, puedes preparar un presupuesto completo y estimar el tiempo que tarda el sistema en comenzar a ahorrarte dinero.

El coste total del sistema de una celda de soldadura robótica lista para la producción es de aproximadamente $80.000 «$250.000, dependiendo del proceso de soldadura, el tamaño de la pieza de trabajo y la automatización. Una celda cobot MIG simple comienza más cerca del final de $80.000. La celda industrial multiestación con posicionadores y programación fuera de línea llega al final de $250.000.

Calcular el retorno de la inversión se reduce a mejoras en el rendimiento de la reducción de mano de obra y reducciones de retrabajo. De nuestros proyectos entregados hemos descubierto que a línea completa de producción de robots de soldadura en lugar de dos soldadores manuales en un solo turno, normalmente se obtendrían beneficios en un plazo de 12 a 24 meses. En dos turnos ese cronograma se acerca a los doce meses.

Aquí hay un ejemplo real: un taller de trabajo con dos soldadores manuales, cada uno con un costo de $28/h cargado (con beneficios + gastos generales), utiliza casi $116.000/año de mano de obra de soldadura para un turno. Una celda de robot de soldadura instalada a $150.000, operada por un solo técnico, produce de tres a cinco veces la producción y reduce los defectos. Las cifras siempre favorecen la inversión para trabajos que realizan soldaduras repetitivas en piezas comunes.

Obtenga una cotización de robot de soldadura personalizada →

Errores comunes al comprar un robot de soldadura

Los compradores por primera vez cometen errores predecibles. Reconocer estos patrones antes de comprometerse ahorra meses de frustración y decenas de miles de dólares en costos de reelaboración.

1. Empezando por la parte más compleja

Su instinto es automatizar primero la soldadura más dura, la que requiere más habilidad y provoca más retrabajo. Resistirlo. Geometrías de juntas complejas, tolerancias estrictas y soldaduras multiposición multiplican el tiempo de programación y el costo de los accesorios. Comience con un trabajo de soldadura simple, repetitivo y de gran volumen para demostrar el concepto y generar confianza en el operador. Ampliar el alcance después de que el equipo tenga experiencia.

2. Subestimar los costos de los accesorios

Durante el proceso de venta, el robot recibe toda la atención, pero los accesorios determinan si el sistema realmente produce buenas piezas. Un sistema de soldadura robótica requiere que las piezas se carguen de manera idéntica ciclo tras ciclo. La carga manual con ajuste inconsistente produce soldaduras con perfil y calidad inconsistentes. Asigne 20-30% de inversión total del sistema para accesorios y posicionadores.

3. Elegir un sistema que requiera un doctorado en robótica para programarse

No todos los robots de soldadura tienen la misma curva de aprendizaje. Algunos exigen semanas de capacitación especializada y lenguajes de programación patentados. Si su taller carece de un programador de robots dedicado o no puede contratar uno, elija un sistema de soldadura robótico con operación intuitiva de enseñanza colgante o programación fuera de línea basada en CAD, y capacite a sus mejores soldadores para ejecutar el robot en lugar de contratar expertos externos en robótica.

4. Ignorar el costo total de propiedad

Ese precio de etiqueta de la máquina es sólo el inicial. Los costos ocultos incluyen un suministro perpetuo de boquillas y revestimientos de soldadura, repuestos, contratos de mantenimiento anuales, paradas de producción no planificadas durante el mantenimiento programado. Consulte a su proveedor de ventas de robots para obtener una estimación del costo total de propiedad a cinco años antes de realizar el pedido.

5. Saltarse la auditoría de soldadura

Antes de ejecutar cualquier proyecto de automatización de soldadura, instruimos a todos nuestros clientes en el proceso de análisis de soldadura, mapeando la geometría de cada junta, el espesor y tipo del material de la pieza, el volumen de producción y los requisitos de los accesorios. Los clientes que ignoran este proceso a menudo descubren, durante la instalación, que el robot no alcanzará ciertos puntos geométricos o que los accesorios requieren reinvención. El proceso dura 1-2 semanas. Ignorarlo puede costar 6 meses.

Cómo planificar paso a paso su proyecto de automatización de soldaduras

La transición de “necesitamos un robot de soldadura” a una celda de producción completamente funcional es cíclica. Aquí está el proceso que seguimos con clientes nuevos en la soldadura robótica.

Paso 1: Estudio de Viabilidad y Auditoría de Soldadura (2 semanas)

Documente cada junta soldada por tipo de geometría, material y espesor, tiempo de ciclo actual y tasa de defectos. Reduzca de tres a cinco piezas piloto con mayor volumen y geometría más simple. Confirmar ahorros de mano de obra proyectados y volumen de producción suficiente para justificar la inversión.

Paso 2: Selección de robots y diseño de células (3-4 semanas)

Elija brazo robótico, entrada de energía, equipo de soldadura periférico según los resultados de la auditoría de soldadura, dibuje un esquema de soldadura robótica con posicionadores de piezas de trabajo, sistemas de seguridad y humos. Confirme que el sobre de alcance cubra todas las juntas piloto. Solicite simulación al proveedor si está disponible.

Paso 3: Diseño y fabricación de accesorios (4-6 semanas)

Los accesorios personalizados no son opcionales para la soldadura automatizada. Garantizan que el robot vea la misma geometría de pieza en cada ciclo. Para su primer proyecto de automatización de soldadura, considere subcontratar el diseño de accesorios para saber qué funciona. Pruebe e inspeccione la repetibilidad de los accesorios antes de desarrollar el programa del robot.

Paso 4: Instalación, programación y puesta en servicio (2-4 semanas)

Instale la celda del robot, programe rutas de soldadura, establezca parámetros de soldadura y ejecute soldaduras de prueba. Inspeccione las piezas de muestra según las especificaciones y ajuste los parámetros hasta que el perfil de soldadura cumpla con los requisitos. Encargue la celda para la producción.

Paso 5: Capacitación de operadores y aumento de la producción (2 semanas)

Capacite a soldadores y operadores en el arranque diario, selección de programas, carga de piezas, solución de problemas básicos y mantenimiento de sopletes de soldadura. Ejecute las primeras dos semanas a velocidad reducida para detectar problemas de programación o accesorios antes de la producción a toda velocidad. Escriba los procedimientos operativos estándar.

Cronograma total desde la decisión hasta la producción: aproximadamente 13 a 18 semanas típicas de una sola célula robot de soldadura de rieles terrestres; Las líneas multicelulares dependen del alcance.
